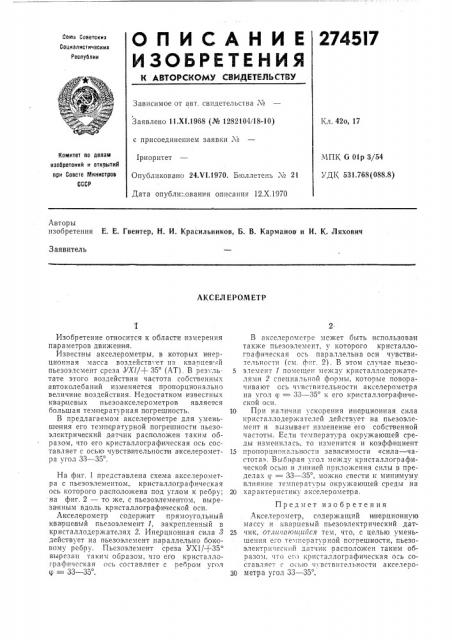

О П И С А Н И Е 2745I7

ИЗОБРЕТЕНИЯ

Союз Саветснин

Социалистичеснил

Республин

Зависимое от авт. свидетельства М

Заявлено 11.Х!.1968 (№ 1282104/18-10) с присоединением заявки ¹

1риоритет

Опубликовано 24.YI.1970. Бюллетень ¹ 21

Дата опубликования описания 12.Х.1970

Кл. 42о, 17

Комитет по делан изобретений и открытий при Совете Министров

CGCP

МПК Ст Olp 3/54

УДК 531.768(088.8) Авторы изобретения Е. Е. Гвентер, Н. И, Красильников, Б. В. Карманов и И. К. Ляхович

Заявитель

АКСЕЛ EPOMETP

Изобретение относится к области измерения параметров движения.

Известны акселерометры, в которых инерционная масса воздейств ет на кварцев"гй пьезоэлемент среза УХ1/+ 35 (АТ). В рез.е.тьтате этого воздействия частота собственных автоколебаний изменяется пропорционально величине воздействия. Недостатком известных ква,рцевых пьезоакселерометров является большая температурная погрешность.

В предлагаемом акселерометре для уменьше ния его температурной погрешности пьезоэлектрический датчик расположен таким ооразом, что его кристаллографическая ось составляет с осью чувствительности акселерометра угол 33 — 35 .

На фиг. 1 представлена схема аксе:герометра с пьезоэлементом,, кристаллографическая ось которого расположена под углом к ребру, на фиг. 2 — то же, с пьезоэлементом, вырезанным вдоль кристаллографтсческой оси.

Акселерометр содержит прямоугольный кварцевый пьезоэлемент 1, закрепленный в кристаллодержателях 2. Инерцион ная сила У действует на пьезоэлемент параллельно ооковому ребру. Пьезоэлемент среза УХ1/+35 вырезан гаким образом, чго его кристаллографичеекая ось составляет с ребром vI î÷

q = 33 — 35 .

В акселерометре может быть использован также пьезоэлемент. у которого кристаллогоафическая ось параллельна оси чувствительности (см. d»;1.. 2). В этом случае пьезо5 элемент 1 помегцен между кристаллодержателями 2 специальной формы, которые поворачивают ось ч .вствительности акселерометра на угол q; = 33 — 35 к его кристаллографической оси.

10 При và.÷è÷èII ускорения инерционная сила кристаллодержателей действует на пьезоэлемент и вызывает изменение его собственной частоты. Если температура окружающей среды изменилась, то изменится и коэффициент

15 пропорциональности зависимости «сила †частота». Выбирая угол между кристаллографической осью и aIIIIIIeII приложения силы в пределах q = 33 — 35, можно свести к минимуму влияние температуры окружающей среды на

20 характернстику акселерометра.

Предмет изобпетения

Акселерометр, содержащий и нерционную

IB ccrc и кварцевый пьезоэлектри 1ески1< дат"

25 чик, отлтагогг<ггйся тем, что, с целью уменьшечия его температурной погрешности, пьезоэлектри:геский датчик расположен таким образом, что его кристаллографическая oñü составляет c осью чувствительности акселеро30 метра угол 33 — 35, Составитель А. Е. Широченский
