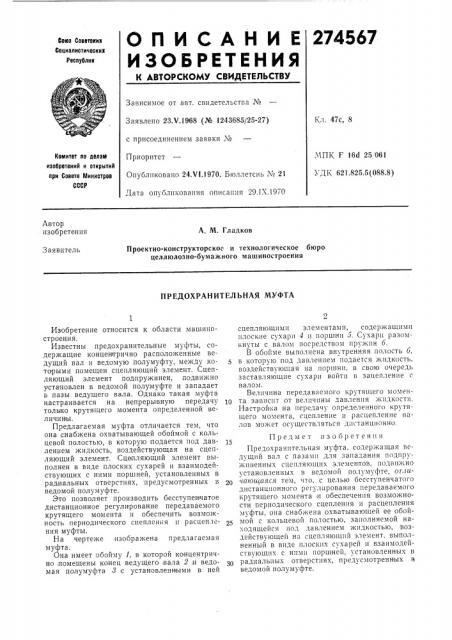

О П И С А Н И Е 274567

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 23.Ч.1968 (№ 1243685/25-27) с присоединением заявки ¹

Приоритет

Опубликовано 24.VI.1970. Б1оллетснь № 21

Дата опуоликования описан;1я 29.1Х.1970

Кл. 47с, 8

Комитет по делам изобретений и открытий при Совете Министров

СССР

МПК Г 16d 25 061

УДЬ; 621.825,5(088.8) Автор изобретения

А. М. Гладков

Проектно-конструкторское и технологическое бюро целлюлозно-бумажного машиностроения

Заявитель

ПРЕДОХРАНИТЕЛЬНАЯ МУФТА

Изобретение относится к области машиностроения.

Известны предохранительные муфты, содержащие концентрично располо>кенные ведущий вал и ведомую полумуфту, между которыми помещен сцепляющий элемент. Сцепляющий элемент подпружинен, подвижно установлен в ведомой полумуфте и западает в пазы ведущего вала. Однако такая муфта настраивается на непрерывную передачу только крутящего момента определенной вел ичин ы.

Предлагаемая муфта отличается тем, что она снабжена охватывающей обоймой с кольцевой полостью, в которую, подается под давлением жидкость, воздействующая на сцепляющий элемент. Сцепляющий элемент выполнен в виде плоских сухарей и взаимодействующих с ними поршней, установленных в радиальных отверстиях, предусмотренных в ведомой полумуфте.

Это позволяет производить бесступенчатое дистанционное регулирование передаваемого крутящего момента и обеспечить возмо>кность периодического спепления и расцеп.тения муфты.

На черте>ке изображена предлагаемая муфта.

Она имеет ооойму 1, в которой концентрично,помещены конец ведущего, вала 2 и ведомая полумуфта > с установленн|ыми в ней сцепляющими элементами, содержащими плоские сухари 4 и поршни О. Сухари разомкнуты с валом посредством пружин 6.

В обойме выполнена внутренняя полость 6, в которую под давлением подается жидкость, воздействующая иа поршни, в свою очередь заставляющие сухари войти в зацепление с валом.

Величина передаваемого крутящего момента зависит от величины давления жидкости.

Настройка на передачу определенного крутящего момента, сцепление и расцепление валов может осуществляться дистанционно.

Предмет изооретения

Предохранительная муфта, содержащая ведущий вал с пазами для западания подпружиненных сцепляющих элементов, подвижно установленных в ведомой полумуфте, отяичаюи1аяая тем, что, с целью бесступенчатого дистанционного регулирования передаваемого крутящего момента и обеспечения возмо>кности периодического сцепления и расцепления муфты, она снабжена охватывающей ее обоймой с кольцевой полостью, заполняемой на.Одящейся под дав;1ением жидкостью, воздействующей на сцепляющий элемент, выполненный в виде плоских сухарей и взаимодействующих с ними поршнеи, установленн ых в радиальных отверстиях, предусмотренных в ведомой полумуфте.
