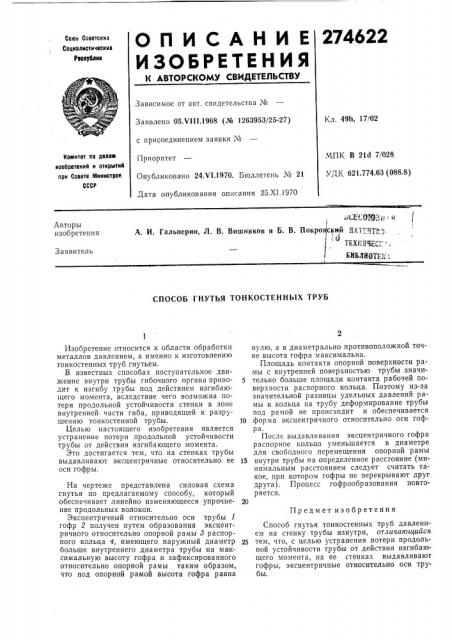

О П И С А Н И Е 274622

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Ресрублие

Зависимое от авт. свидетельства №

Кл. 49h, 17!02

Заявлено 05.Ч111.1968 (№ 1263953/25-27) с присоединением заявки №

Приоритет

Опубликовано 24,VI.1970. Бюллетень № 21

Дата опубликования описания 25.XI.1970

Комитет ло делам изобретений и открытий пои Совете Министров

СССР

МПК В 2ld 7/028

УДК 621.774.63 (088.8) Авторы изобретения

С ИЙ ЛАТ -RT&

-д

П.:Х11ЫЦЕС-; ", А. И. Гальперин, Л. В. Вишняков и Б. В. Покро

Заявитель

БИБИ}10Т1. т;, СПОСОБ ГНУТЬЯ ТОНКОСТЕННЫХ ТРУБ нулю, а в диаметрально противоположной точке высота гофра максимальна.

Площадь контакта опорной поверхности рамы с внутренней поверхностью трубы значи5 тельно больше площади контакта рабочей поверхности распорного кольца. Поэтому из-за значительной разницы удельных давлений рамы и кольца на трубу деформирование трубы под рамой не происходит и обеспечивается

10 форма эксцентричного относительно оси гофра.

После выдавливания эксцентричного гофра распорное кольцо уменьшается в диаметре для свободного перемещения опорной рамы

15 внутри трубы на определенное рассгояние (минимальным расстоянием следует считать такое, при котором гофры не перекрывают друг друга). Процесс гофрообразования повторяется, 20

На чертеже представлена силовая схема гнутья по предлагаемому способу, который обеспечивает линейно изменяющееся упрочнение продольных волокон.

Эксцентричный относительно оси трубы 1 гофр 2 получен путем образования эксцентричного относительно опорной рамы 8 распорного кольца ч, имеющего наружный диаметр больше внутреннего диаметра трубы на максимальную высоту гофра и зафиксированного относительно опорной рамы таким образом, что под опорной рамой высота гофра равна

Предмет изобретения

Изобретение относится к области обработки металлов давлением, а именно к изготовлению тонкостенных труб гнутьем.

В известных способах поступательное движение внутри трубы гибочного органа приводит к изгибу трубы под действием изгибающего момента, вследствие чего возможна потеря продольной устойчивости стенки в зоне внутренней части гиба, приводящей к разрушению тонкостенной трубы.

Целью настоящего изобретения является устранение потери продольной устойчивости трубы от действия изгибающего момента.

Это достигается тем, что на стенках трубы выдавливают эксцентричные относительно ее оси гофры.

Способ гнутья тонкостенных труб давлением на стенку трубы изнутри, отличающийся тем, что, с целью устранения потери продольной устойчивости трубы от действия изгибающего момента, на ее стенках выдавливают гофры, эксцентричные относительно оси трубы.

274622

Составитель 3. Денисова

Корректор Т. А, Джаманкулова

Редактор Т. Фадеева

Тни(л) афин, пр. Сапунова, 2

Заказ 3364!9 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Моски,i, Я(-35, Раушская наб. д. 4!5
