Реферат



КОНУСНАЯ ДРОБ1ШКА, включаю- , щая корпус с неподвижным конусом, подвижной дробящий ; конус 5f кривошипный, вал и привод, отличающаяся тем, что, с целью предохранения дробилки от перегрузки при попадании недробимого тела и возможности запуска дробил'ки под завалом, на кривошипном валу, выполненном с винтовой нарезкой, установлена эксцентриковая втулка, соединенная с дробящим конусом посредством подшипника и опирающаяся на пружину, смонтированную на нижнем конце кривошипного вала, причем эксцентриковая втулка выполнена с эксцентриситетом, равным эксцентриситету кривошипного валао

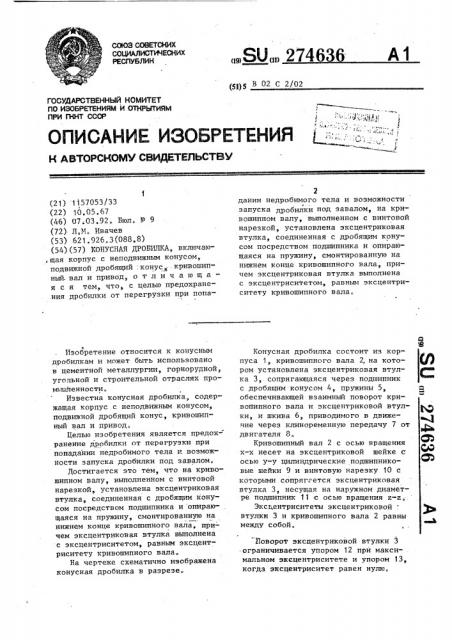

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

А1 (gg)g Б 02 С 2/02

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

Г1О ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 1157053/ЗЗ (22) 10.05.67 (46) 07.03,92. Бюл. Р 9 (72) Л,N. Ивачев (53) 621.926.3(088.8) (54) (57) КОНУСНАЯ ДРОБИЛКА, включаю. щая корпус с неподвижным конусом, подвижной дробящий;конус ..кривошипный. вал и привод, о т л и ч а ю щ а " я с я тем, что, с целью предохране.ния дробилки от перегрузки при попаИзобретение относится к конусным дробилкам и может быть использовано в цементной металлургии, горнорудной, угольной и строительной отраслях промышленности.

Известна конусная дробилка„ содержащая корпус с неподвижным конусом, подвижной дробящий конус, кривошипный вал и привод.

Целью изобретения является предохранение дробилки от перегрузки при попадании недробимого тела и возможности запуска дробилки под завалом.

Достигается это тем, что на кривошипном валу, выполненном с винтовой нарезкой, установлена эксцентриковая втулка, соединенная с дробящим конусом посредством подшипника и опирающаяся на пружину, смонтированную на нижнем конце кривошипного вала, при- чем эксцентриковая втулка выполнена с эксцентриситетом, равным эксцентриситету кривошипного вала.

На чертеже схематично изображена конусная дробилка в разрезе.

„„Я0„„27463

2 дании недробимого тела и возможности запуска дробилки под завалом, на кривошипном валу, выполненном с винтовой нарезкой, установлена эксцентриковая втулка, соединенная с дробящим конусом посредством подшипника и опирающаяся на пружину, смонтированную на нижнем конце кривошипного вала, причем эксцентриковая втулка выполнена с эксцентриситетом, равным эксцентриситету кривошипного вала.

Конусная дробилка состоит из корпуса 1, кривошипного вала 2, на котором установлена эксцентриковая втулка 3, сопрягающаяся через подшипник с дробящим конусом 4, пружины 5, обеспечивающей взаимный поворот кривошипного вала и эксцентриковой втулки, и шкива 6, приводимого в движение через клиноременную передачу 7 от двигателя 8.

Кривошипный вал 2 с осью вращения х-х несет на эксцентриковой шейке с осью у-у цилиндрические подшипниковые шейки 9 и винтовую нарезку 10 с которыми сопрягается эксцентриковая втулка 3, несущая на наружном диаметре подшипник 11 с осью вращения z-z, Эксдентриситеты эксцентриковой -. втулки 3 и кривошипного вала 2 равны между собой.

Поворот эксцентриковой втулки 3 ограничивается упором 12 при макси- . мальном эксцентриситете и упором 13, когда эксцентриситет равен нулю.

274636

С эксцентриковой втулкой 3 по подшипнику 11 сопрягается дробящий конус 4.

При запуске дробилки вращение от двигателя 8 через клиноременную пере- . дачу 7 передается шкиву 6 и через пружину 5 - эксцентриковой втулке 3, которая, обкатываясь в подшипнике 11, обеспечивает планетарное движение дробящего конуса 4, благодаря чему осуществляется дробление материала между внутренним дробящим и наружным конусами.

В случае попадания в дробилку креп- 5 ких материалов, на которые она не рассчитана, усилие на дробящий конус

4 начинает возрастать выше допустимого в результате чего происходит поворот по винтовой линии зксцентриковой 20 втулки 3 относительно кривошипногс вала 2 с преодолением усилия пружи.ны 5, Эксцентриситег от максимума (xz. 2а) уменьшается до минимума (xz = 0), в свяэтт. с чем нагрузка на двигатель не возрастает выше допустимой.

Одновременно с уменьшением эксцентриситета эксцентриковая втулка 3 благодаря винтовой нарезке вместе с конусом 4 начинает опускатьсн вниз, щель для выхода материала увеличивается и пропускает недробимое тело.

В случае попадания очень крупньж кусков недробимого тела или кусков, которые не могут пройти через максимально возможную выходную щель, и нагрузка на дробящий конус превышает допустимую, происходит опускание дробящего конуса в нижнее положение и выключение электродвигателя с помощью конечного выключателя ° При этом нагрузка на двигатель не превышает номинальную так как эксцентриситет

xz = 0 и дробление материала отсутствуют. После освобождения зева дробилки от недробимого тела производится снова запуск дробилки.

27463»
