Реферат

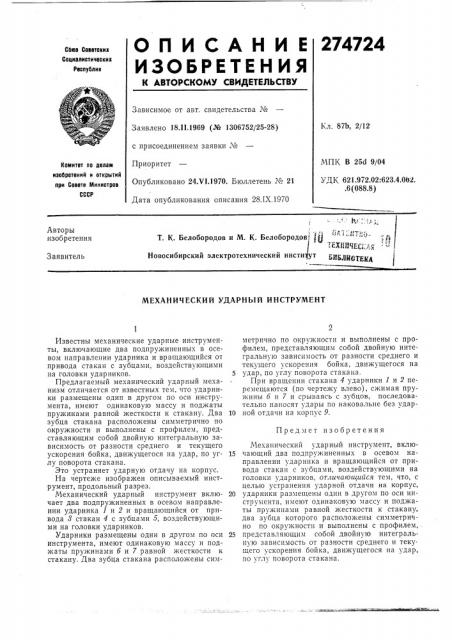

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

274724

Союз Совотоких

Социалистических

Республик

Зависимое от авт. свидетельства ¹

Кл. 87Ь, 2/12

Заявлено 18.11.1969 (№ 1306752/25-28) с присоединением заявки ¹

Приоритет

Опубликовано 24.V1.1970. Бюллетень № 21

Дата опубликования описания 28.IX,1970

МПК В 25d 9/04

УДК 621.972.02:623.4.0Ì. .6 (088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Авторы изобретения

Т. К. Белобородов и М. К. Белобородов Ц

Новосибирский электротехнический инсти ут

Заявитель

511 Л110ТЕКА

МЕХАНИЧЕСКИЙ УДАРНЫЙ ИНСТРУМЕНТ метрично по окружности и выполнены с профилем, представляющим собой двойную интегральную зависимость от разности среднего и текущего ускорения бойка, движущегося на

5 удар, по углу поворота стакана.

При вращении стакана 4 ударники 1 и 2 перемещаются (по чертежу влево), сжимая пружины б и 7 и срываясь с зубцов, последовательно наносят удары по наковальне без ударI0 ной отдачи на корпус 9.

Механический ударный инструмент, вклю15 чающий два подпружиненных в осевом направлении ударника и вращающийся от привода стакан с зубцами, воздействующими на головки ударников, отлича ощийся тем, что, с целью устранения ударной отдачи на корпус, 20 ударники размещены один в другом IIo оси инструмента, имеют одинаковую массу и поджаты пружинами равной жесткости к стакану. два зубца которого расположены симметрично по окружности и выполнены с профилем, 25 представляющим собой двойную интегральную зависимость от разности среднего и теку. щего ускорения бойка, движущегося на удар, по углу поворота стакана.

Известны механические ударные инструменты, включающие два подпружиненных в осевом направлении ударника и вращающийся от привода стакан с зубцами, воздействующими на головки ударников.

Предлагаемый механический ударный механизм отличается от известных тем, что ударники размещены один в другом по оси инструмента, имеют одинаковую массу и поджаты пружинами равной жесткости к стакану. Два зубца стакана расположены симметрично по окружности и выполнены с профилем, представляющим собой двойную интегральную зависимость от разности среднего и текущего ускорения бойка, движущегося на удар, по углу поворота стакана.

Это устраняет ударную отдачу »а корпус.

На чертеже изображен описываемый инструмент, продольный разрез.

Механический ударный инструмент включает два подпружиненных в осевом направлении ударника 1 и 2 и вращающийся от привода 8 стакан 4 с зубцами 5, воздействующими на головки ударников.

Ударники размещены один в другом по оси инструмента, имеют одинаковую массу и поджаты пружинами б и 7 равной жесткости к стакану. Два зубца стакана расположены симПредмет изобретения

274724
