27473!

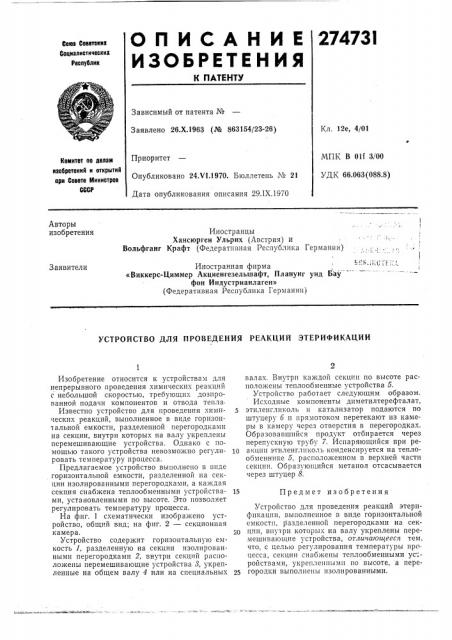

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К ПАТЕНТУ

Сева Севвтскив

Социалистические

Республик

Зависимый от патента №

Заявлено 26.Х.1963 (№ 863154/23-26) Кл. 12е, 4/01

МПК В 011 3/00

УДК 66.063(088.8) Приоритет

Опубликовано 24Х1.1970. Бюллетень ¹ 21

Дата опубликования описания 29.1Х.1970

Комитет по делам ивооретеиий и открытий при Совете Министров

СССР

Авторы изобретения

Иностранцы

Хансюрген Ульрих (Австрия) и

Вольфганг Крафт (Федеративная Республика Германии) 1 !

Иностранная фирма

«Виккерс-Циммер Акциенгезельшафт, Планунг унд Бау фон Индустрианлаген» (Федеративная Республика Германии) Заявители

УСТРОЙСТВО ДЛЯ ПРОВЕДЕНИЯ РЕАКЦИЙ ЭТЕРИФИКАЦИИ

Изобретение относится к устройствам для непрерывного проведения химических реакций с небольшой скоростью, треоующпх дозированной подачи компонентов и отвода тепла.

Известно устройство для проведения химических реакций, выполненное в виде горизонтальной емкости, разделенной перегородками

íа секции, внутри которых на валу укреплены перемешивающие устройства. Однако с помощью такого устройства невозможно регулировать температуру процесса.

Предлагаемое устройство выполнено в виде горизонтальной емкости, разделенной на секции изолированными перегородками, а каждая секция снабжена теплообменными устройствами, установленными по высоте. Это позволяет регулировать температуру процесса.

На фиг. 1 схематически изображено устройство, общий вид; на фиг. 2 — секционная камера.

Устройство содержит горизонтальную емкость 1, разделенную на секции изолированными перегородками 2, внутри секций расположены перемешивающие устройства 8, укрепленные на общем валу 4 или на специальных валах. Внутри каждой секции по высоте расположены теплообменные устройства 5.

Устройство работает следующим образом.

Исходные компоненты диметилтерефталат, этиленгликоль и катализатор подаются по штуцеру 6 и прямотоком перетекают из камеры в камеру через отверстия в перегородках.

Образовавшийся продукт отбирается через перепускную трубу 7. Испаряющийся при ретп акции этиленглпколь конденсируется на теплообменнике 5, расположенном в верхней части секции. Образующийся метанол отсасывается через штуцер 8.

15 Предмет изобретения

Устройство для проведения реакций этерифпкацпи, выполненное в виде горизонтальной емкости, разделенной перегородками на секции, внутри которых на валу укреплены перемешивающие устройства, отличающееся тем, что, с целью регулирования температуры процесса, секции снабжены теплообменными ус;ройствами, укрепленными по высоте, а перегородки выполнены изолированными.

274731

9 иг. f
