I--.-Г па.G чд .о т ;х . ° ч. с : ° . 1

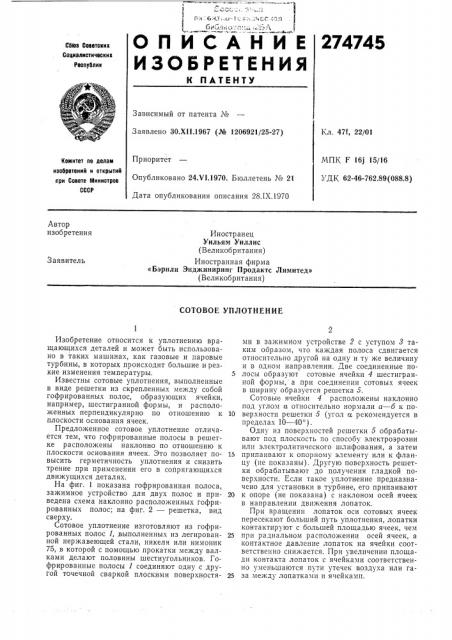

ИСАНИЕ

274745

О П

Сотов Советскив

Социалистических

Республик

ИЗОБРЕТЕНИЯ

К ПАТЕНТУ

Зависимый от патента ¹

Кл. 47f, 22/01

Заявлено ЗО.XII.1967 (Ж 1206921/25-27) Приоритет

Опубликовано 24.VI.1970. Бюллетень № 21

Дата опубликования описания 28.IX.1970

ЫПК F 16j 15/16

УДК 62-46-762.89(088.8) Комитет по делам изсоретемий и открытий при Совете Министров

СССР

Автор изобретения

Иностранец

Уильям Уиллис (Великобритания) Иностранная фирма

«Бэрнли Энджиниринг Продактс Лимитед» (Великобритания) Заявитель

СОТОВОЕ УПЛОТНЕНИЕ

Изобретение относится к уплотнению вращающихся деталей и может быть использовано в таких машинах, как газовые и паровые турбины, в которых происходит большие и резкие изменения температуры.

Известны сотовые уплотнения, выполненные в виде решетки из скрепленных между собой гофрированных полос, образующих ячейки, например, шестигранной формы, и расположенных перпендикулярно по отношению к плоскости основания ячеек.

Предложенное сотовое уплотнение отличается тем, что гофрированные полосы в решетке расположены наклонно по отношению к плоскости основания ячеек. Это позволяет повысить герметичность уплотнения и снизить трение при применении его в сопрягающихся движущихся деталях.

На фиг. 1 показана гофрированная полоса, зажимное устройство для двух полос и приведена схема наклонно расположенных гофрированных полос; на фиг. 2 — решетка, вид сверху.

Сотовое уплотнение изготовляют из гофрированных полос 1,,выполненных из легированной нержавеющей стали, никеля или нимоник

75, в которой с помощью прокатки между валками делают половины шестиугольников. Гофрированные полосы 1 соединяют одну с другой точечной сваркой плоскими поверхностями в зажимном устройстве 2 с уступом 8 таким образом, что каждая полоса сдвигается относительно другой на одну и ту же величину и в одном направлении. Две соединенные по5 лосы образуют сотовые ячейки 4 шестигранной формы, а при соединении сотовых ячеек в ширину образуется решетка 5.

Сотовые ячейки 4 расположены наклонно под углом а относительно нормали а — б к по10 верхности решетки 5 (угол а рекомендуется в пределах 10 — 40 ).

Одну из поверхностей решетки 5 обрабатывают под плоскость по способу электроэрозии или электролитического шлифования, а затем

15 припаивают к опорному элементу или к фланцу (не показаны). Другую поверхность решетки обрабатывают до получения гладкой поверхности. Если такое уплотнение предназначено для установки в турбине, его припаивают

20 к опоре (не показана) с наклоном осей ячеек в направлении движения лопаток.

При вращении лопаток оси сотовых ячеек пересекают больший путь уплотнения, лопатки контактируют с большей площадью ячеек, чем

25 при радиальном расположении осей ячеек, а контактное давление лопаток на ячейки соответственно снижается. При увеличении площади контакта лопаток с ячейками соответственно уменьшаются пути утечек воздуха или га25 за между лопатками и ячейками, 274745

Предмет изобретения

4 йа1

Фие. 2

Составитель Г. Запольский

Редактор Е. Кравцова Техред Л. В. Куклина Корректор С, М, Сигал

Заказ 2660/18 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий прн Совете Министров СССР

Москва, K-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

Сотовое уплотнение, выполненное в виде решетки, состоящей из скрепленных между собой гофрированных полос, образующих ячейки, например, шестигранной формы, отличаюи ееся тем, что, с целью повышения герметичности уплотнения и снижения трения прп применении его в сопрягающихся движущихся деталях, гофрированные полосы в решетке

5 расположены наклонно по отношению к плоскости основания ячеек.
