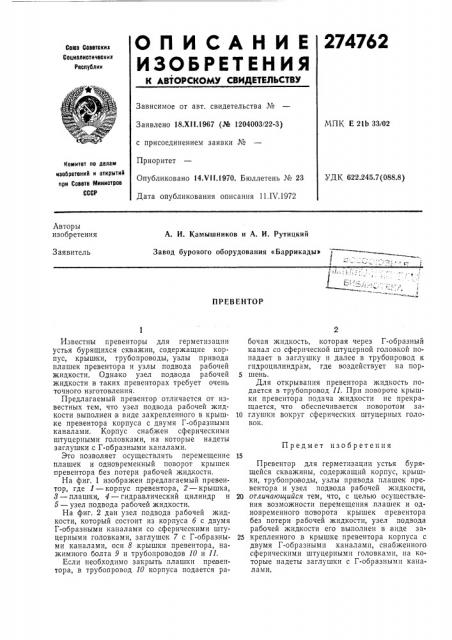

27À762
ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства №
МПК E 21Ь 33/02
Заявлено 18.Х11.1967 (Ж 1204003/22-3) с присоединением заявки №
Приоритет
Опубликовано 14Х!!.1970. Бюллетень № 23
Дата опубликования описания 11.IV.1972 комитет по делам изобретвииЧ и открытиЧ при Совете Министров
СССР
УДК 622.245.7(088.8) Авторы изобретения
А. И. Камышников и А. И. Рутицкий
Заявитель
Завод бурового оборудования «Баррикады>
Ъ
ПРЕВЕНТОР
Предмет изобретения
1
Известны превенторы для герметизации устья бурящихся скважин, содержащие корпус, крышки, трубопроводы, узлы привода плашек превентора и узлы подвода рабочей жидкости. Однако узел подвода рабочей жидкости в таких превенторах требует очень точного изготовления.
Предлагаемый превентор отличается от известных тем, что узел подвода рабочей жидкости выполнен в виде закрепленного в крышке превентора корпуса с двумя Г-образными каналами. Корпус снабжен сферическими штуцерными головками, на которые надеты заглушки с Г-образными каналами.
Это позволяет осуществлять перемещение плашек и одновременный поворот крышек превентора без потери рабочей жидкости.
На фиг. 1 изображен предлагаемый превентор, где 1 — корпус превентора, 2 — крышка, 8 — плашки, 4 — гидравлический цилиндр и
5 — узел подвода рабочей жидкости.
На фиг. 2 дан узел подвода рабочей жидкости, который состоит из корпуса б с двумя
Г-образными каналами со сферичеокими штуцерными головками, заглушек 7 с Г-образными каналами, оси 8 крышки превентора, нажимного болта 9 и трубопроводов 10 и 11.
Если необходимо закрыть плашки превентора, в трубопровод 10 корпуса подается рабочая жидкость, .которая через Г-образный канал со сферической штуцерной головкой попадает в заглушку н далее в трубопровод к гидроцилиндрам, где воздействует на пор5 шень.
Для открывания превентора жидкость подается в трубопровод 11. При повороте крышки превентора подача жидкости не прекращается, что обеспечивается поворотом за10 глушки вокруг сферических штуцерных головок.
Превентор для герметизации устья бурящейся скважины, содержащий корпус, крышки, трубопроводы, узлы привода плашек превентора и узел подвода рабочей жидкости, 20 отличающийся тем, что, с целью осуществления возможности перемещения .плашек и одновременного поворота крышек превентора без потери рабочей жидкости, узел подвода рабочей жидкости его выполнен в,виде за25 крепленного в крышке превентора корпуса с двумя Г-образными каналами, снабженного сферическими штуцернымп головками, на которые надеты заглушки с Г-образными каналами.
274762
Составитель Ю. Белобородов
Техред 3. Тараненко Корректор С. Сатагуловй
Редактор Маркелов
Типография, пр. Сапунова, 2
Заказ 1572/4 Изд. № 261 Тираж 448 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, Ж-35, Раушская наб., д. 4/5
