Класс 42е, 27

Яо „ )7483! ® gpss „

3s o mx ssagvspsna aa asc5ynwas

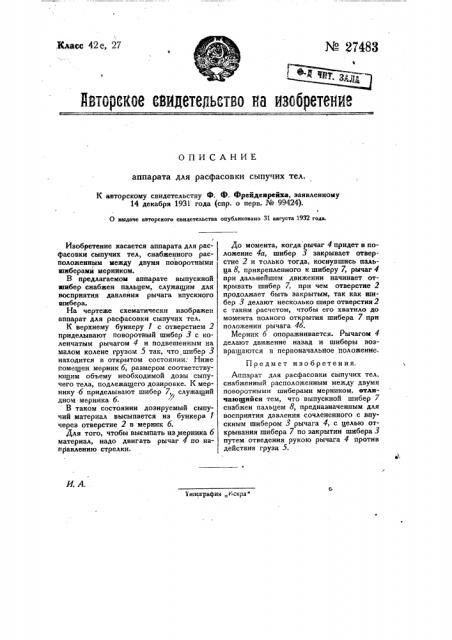

ОПИСАНИЕ аппарата для расфасовки сыпучих тел.

К авторскому свидетельству Ф. Ф. Фрейденрейха, заявленному

14 декабря 193i года (спр. о перв. № 99424). с

О выдаче авторского свидетельства опубликовано 31 августа 1932 года. типография ег1скра"

Изобретение касается аппарата для расфасовки сыпучих тел снабженного рас) положенным между двумя поворотными зпиберамй мерником.

В предлагаемом аппарате выпускной зпибер снабжен пальцем, служащим для восприятия давления рычага впускного шибера.

На чертеже схематически изображен аппарат для расфасовки сыпучих тел.

К верхнему бункеру 1 с отверстием 2 приделывают поворотный шибер 3 с коленчатым рычагом 4 и подвешенным на малом колене грузом 5 так, что шибер 3 находится в открытом состоянии: Ниже помешен мерник 6, размером соответствующим объему необходимой дозы сыпучего тела, подлежащего дозировке. К мернику 6 приделывают шибер 7, служащий дном меринка 6. ,/

В таком состоянии дозируемый сыпучий материал высыпается из бункера 1 через отверстие 2 в мерник 6.

Для того, чтобы высыпать иэ меринка 6 материал, надо двигать рычаг 4 по направлению стрелки.

До момента, когда рычаг 4 придет в положение 4а, шибер 3 закрывает отверстие 2 и только тогда, коснувшись пальца 8, прикрепленного к шиберу 7, рычаг 4 при дальнейшем движении начинает открывать шибер 7, при чем отверстие 2 продолжает быть закрытым, так как шибер 3 делают несколько шире отверстия2 с таким расчетом, чтобы его хватило до момента полного открытия шибера 7 при положении рычага 4б.

Мерник 6 опоражнивается. Рычагом 4 делают движение назад и шиберы возвращаются в первоначальное положение.

Предмет изобретения, Аппарат для расфасовки сыпучих тел, снабженный расположенным между двумя поворотными шиберами меринком, отличаюшийся тем, что выпускной шибер 7 снабжен пальцем 8, предназначенным для восприятия давления сочлененного с впускным шнбером 3 рычага 4, с целью открывания шибера 7 по закрытии шибера 3 путем отведения оукою рычага 4 против действия груза 5,
