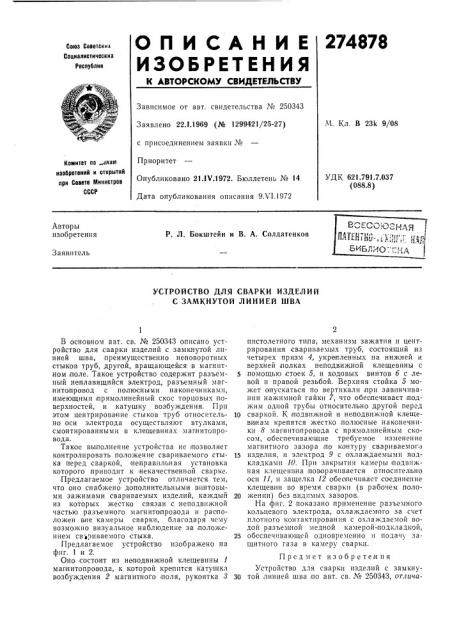

О П И С А Н И Е 274878

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Goes Советских

Социалистических

Республик

Зависимое от авт. свидетельства № 250343

Заявлено 22.I.1969 (№ 1299421/25-27) М. Кл. В 23k 9/08 с присоединением заявки №

Приоритет

Опубликовано 21 IV.1972. Бюллетень № 14

Дата опубликования описания 9Х1.!972

Комитет по „слам изобретений и открытий при Совете !йииистров

СССР

УДК 621.791.7.037 (088.8) Авторы изобретения

P. Л. Бокштейн и В. А. Солдатенков

Заявитель

УСТРОЙСТВО ДЛЯ СВАРКИ ИЗДЕЛИЙ

С ЗАМКНУТОЙ ЛИНИЕЙ ШВА

В основном авт. св. № 250343 описано устройство для сварки изделий с замкнутой линией шва, преимущественно неповоротных стыков труб, другой, вращающейся в магнитном поле. Такое устройство содержит разъемный не плавящийся электрод, разъемный магнитопровод с полюсными наконечниками, имеющими прямолинейный скос TopLloBbIx поверхностей, и катушку возбуждения. При этом центрирование стыков труб относительно оси электрода осуществляют втулками, смонтированными в клещевинах магнитопровода.

Такое выполнение устройства не позволяет контролировать положение свариваемого стыка перед сваркой, неправильная установка которого, приводит к некачественной сварке.

Предлагаемое устройство отличается тем, что оно снабжено дополнительными винтовыми зажимами свариваемых изделий, каждый из которых жестко связан с неподвижной частью разъехтного магнитопровода и расположен вне камеры сварки, благодаря чему возможно визуальное наблюдение за,положением св риваемого стыка.

Предлагаемое устройство изображено на фиг. и 2.

Оно состоит из неподвижной клещевины 1 магнитопровода, к которой крепится катушка возбуждения 2 магнитного поля, рукоятка 8 пистолетного типа, механизм зажатпя и центрирования свариваехтых труб, состоящий из четырех призм 4, укрепленных на нижней и верхней полках неподвижной клещевины с ,помощью стоек 5, и ходовых винтов 6 с левой и правой резьбой. Верхняя стойка 5 может опускаться по вертикали при завинчивании нажимной гайки 7, что обеспечивает поджим одной трубы относительно другой перед

10 сваркой. К подвижной и неподвижной клещевинам крепятся жестко,полюсные наконечники 8 магнитопровода с прямолинейным скосом, обеспечивающие требуемое изменение магнитного зазора по контуру свариваемогэ

15 изделия, и электрод 9 с охлаждаемыми подкладками 10. При закрытии камеры подвих ная клещевина поворачивается относительно оси 11, и защелка 12 обеопечивает соединение клещевин во время сварки (в рабочем поло20 жении) без видимых зазоров.

На фиг. 2 показано применение разъемного кольцевого электрода, охлаждае»oro за счет .плотного контактирования с охлаждаемой водой разъемной медной камерой-подкладкой, 25 обеспечивающей одновременно и подачу защитного газа в камеру сварки.

Предмет изобретения

Устройство для сварки изделий с замкну30 той линией шва по авт. св, № 250343, от.тича274878

Составитель Л. Лапина

Техред А. Камышиикова

Корректор Т, Бабакина

Редактор Д. Маркелов

Заказ 1?52/6 Изд. № 771 Тираж 448 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров ССС

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 юи ееся тем, что, с целью повышения качества сварки за счет обеспечения визуального наблюдения за положением свариваемого стыка, оно снабжено дополнительными винтовыми зажимами свариваемых изделий, каждый из которых жестко связан с неподвижной частью разъемного магнитопровода и расположен вне камеры сварки.
