Реферат

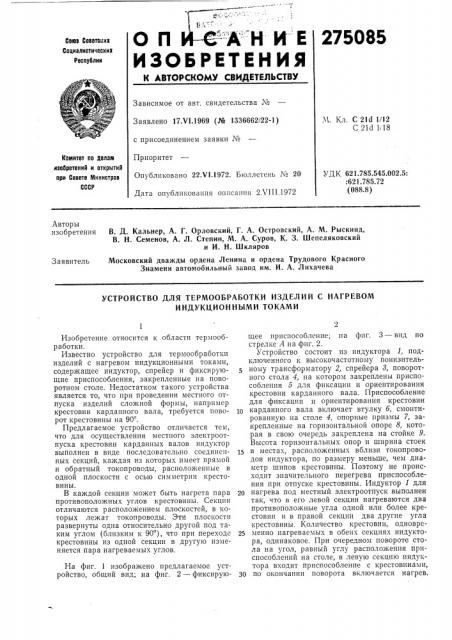

ОП А -Ы ИЕ

ИЗОБРЕТЕЫИЯ

275085

Союз Свветоиих

Сацивлистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства ¹

Заявлено 17Х1.1969 (№ 1336662/22-1) с присоединением заявки ¹

Приоритет

Опубликовано 22.VI.1972. Бюллетень ¹ 20

Дата опубликования описания 2ХП1.1972.Ч. Кл. С 21d 1/12

С 21d 1. 18

Комитет по делая нзобретеиий и открытий при Совете Министров

СССР

УДК 621.785.545.002.5:

: 621.785.72 (088.8) Авторы изобретения

В. Д. Кальнер, А. Г. Орловский, Г, А. Островский, А. М. Рыскинд, В. Н. Семенов, А. Л. Степин, М. А. Суров, К. 3. Шепеляковский и И. Н. Шкляров

Московский дважды ордена Ленина и ордена Трудового Красного

Знамени автомобильный завод им. И. А. Лихачева

Заявитель

УСТРОЙСТВО ДЛЯ ТЕРМООБРАБОТКИ ИЗДЕЛИЙ С НАГРЕВОМ

ИНДУКЦИОННЫМИ ТОКАМИ

Изобретение относится к области термообработки.

Известно устройство для термообработки изделий с нагревом индукционными токами, содержащее индуктор, спрейер и фиксирующие приспособления, закрепленные на поворотном столе. Недостатком такого устройства является то, что при проведении местного отпуска изделий сложной формы, например крестовин карданного вала, требуется поворот крестовины на 90 .

Предлагаемое устройство отличается тем, что для осуществления местного электроотпуска крестовин карданных валов индуктор выполнен в виде последовательно соединенных секций, каждая из которых имеет прямой и обратный токопроводы, расположенные в одной плоскости с осью симметрии крестовины.

В каждой секции может быть нагрета пара противоположных углов крестовины. Секции отличаются расположением плоскостей, в «оторых лежат токопроводы. Эти плоскости развернуты одна относительно другой под таким углом (близким к 90 ), что при переходе крестовины из одной секции в другую изменяется пара нагреваемых углов.

На фиг. 1 изображено предлагаемое устройство, общий вид; на фиг. 2 — фиксирующее приспособление; на фиг. 3 — вид по стрелке А на фиг. 2.

Устройство состоит пз индуктора 1, подключенного к высокочастотному понизительному трансформатору 2, спрейера 8, поворотного стола 4, на котором закреплены приспособления 5 для фиксации и ориентирования крестовин карданного вала. Приспособление для фиксации и ориентирования крестовин карданного вала включает втулку 6, смонтированную на столе 4, опорные призмы 7, закрепленные на горизонтальной опоре 8, которая в свою очередь закреплена на стойке 9.

Высота горизонтальных опор и ширина стоек

15 в местах, расположенных вблизи токопроводов индуктора, по размеру меньше, чем диаметр шипов крестовины. Поэтому не происходит значительного перегрева приспособления при отпуске крестовины. Индуктор 1 для

20 нагрева под местный электроотпуск выполнен так, что в его левой секции нагреваются два противоположные угла одной или более крестовин и в правой секции два другие угла крестовины, Количество крестовин, одновре25 менно нагреваемых в обеих секциях индуктора, одинаковое. При очередном повороте стола на угол, равный углу расположения приспособлений на столе, в левую секцию индуктора входит приспособление с крестовинами, 30 по окончании поворота включается нагрев, 275085

9не 3 P 3

Корректор 3. Тарасова чьими 2

Редактор Н. Чижова

Текред T. Ускова

Заказ 3315/6 Изд. № 1020 Тираж 406 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий прп Совете Министров СССР

Москва, К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

Сразу по окончании нагрева или через определенную паузу для охлаждения нагретых крестовин через отверстия в спрейере подается вода. Затем стол с закрепленными на нем приспособлениями поворачивается, и крестовины, которые были нагреты в левой секции индуктора, располагаются в правой секции, а в левую секцию индуктора входит следующее приспособление с еще неотпущенными крестовинами.

Сочетание индуктора и спрейера с приспособлениями.для фиксации крестовин, закрепленными на поворотном столе, позволяет проводить операцию отпуска без снятия изделия для переориентировки и позволяет после каждого цикла снимать с одного приспособления крестовины, у которых отпущены все четыре узла.

Предмет изобретения

Устройство для термообработки изделий с нагревом индукционными токами, содержащее индуктор, спрейер и фиксирующие приспособления, закрепленные на поворотном

I0 столе, отличающееся тем, что, с целью осуществления местного электроотпуска крестовин карданных валов, индуктор выполнен в виде последовательно соединенных секций, каждая из которых состоит из прямого и об15 ратного токопровода, расположенных в одной плоскости с осью симметрии крестовины.
