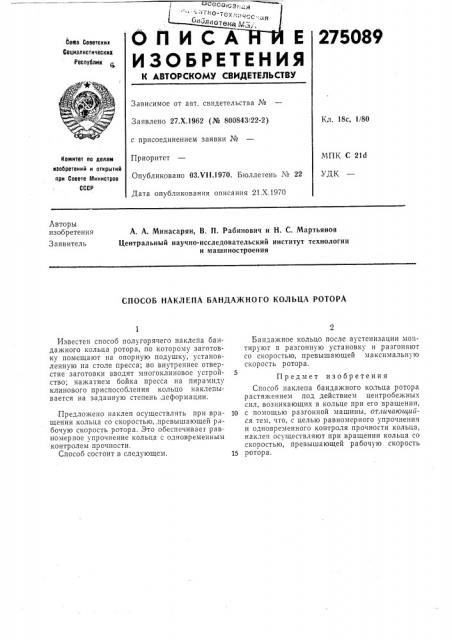

О П С Е 275089
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Со@э Советскил
Социалистических
Республик
Зависимое от авт. свидетельства №
Кл. 18с, 1/80
Заявлено 27.Х.1962 (№ 800843/22-2) с присоединением заявки №
Приоритет
Опубликовано ОЗ.VI1.1970. Бюллетень М 22
Дата опубликования описания 21.Х.1970
МПК С 21d
УДК
Комитет по делам изобретений и открытий при Совете Министров
СССР
Авторы изобретения
Заявитель
А. А. Минасарян, В. П. Рабинович и Н. С. Мартьянов
Центральный научно-исследовательский институт технологии и машиностроения
СПОСОБ НАКЛЕПА БАНДАЖНОГО КОЛЬЦА РОТОРА
Известен способ полугорячего наклепа оандажного кольца ротора, по которому заготовку помещают на опорную подушку, установленную на столе пресса; во внутреннее отверстие заготовки вводят многоклиновое устройство; нажатием бойка пресса на пирамиду клинового приспособления кольцо наклепывается на заданную степень .деформации.
Предложено наклеп осуществлять при вращении кольца со скоростью,.превышающей рабочую скорость ротора. Это обеспечивает равномерное упрочнение кольца с одновременным контролем прочности.
Спосоо состоит в следующем.
Бандажное кольцо после аустенизации монтируют в разгонную установку и разгоняют со скоростью, превышающей максимальную скорость ротора.
Предмет изобретения
Способ наклепа бандажного кольца ротора растяжением под действием центробежных сил, возникающих в кольце при его вращении, 10 с помощью разгонной машины, отличающийся тем, что, с целью равномерного i ïðî÷íåíèÿ и одновременного контроля прочности кольца, наклеп осуществляют при вращении кольца со скоростью, превышающей рабочую скорость
15 ротор а.
