Реферат



/

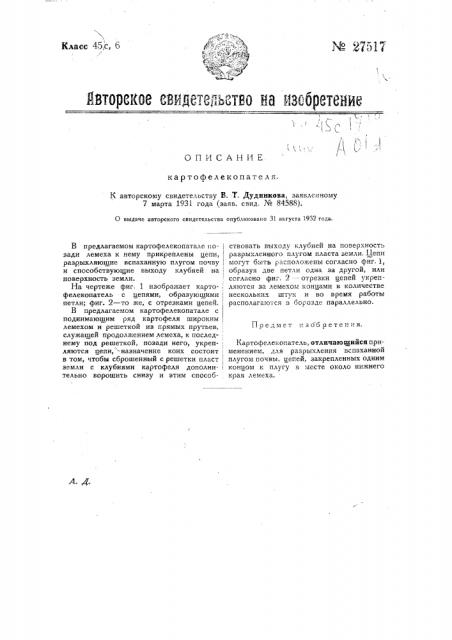

ОПИСАНИЕ картсфелекопателя, К авторскому свидетельству В. T. Дудникова, заявленному

7 марта 1931 года (ваяв. свид. ¹ 84588).

О выдаче авторского свидетельства опубликовано 31 аагуста 1932 года.

Пре =ме зоб оетен я.

В предлагаемом картофелеконатале по- зади лемеха к нему прикреплены цепи, разрыхляющие вспаханную плугом почву и способствующие выходу клубней на поверхность земли.

На чертеже фиг. 1 изображает карто-, фелекопатель - с цепями, образующими, петли; фиг. 2 — то же, с отрезками цепей.

В предлагаемом картофелекопатале с поднимающим ряд картофеля широким, лемехом и решеткой из прямых прутьев,, служащей продолжением лемеха, к последнему под решеткой, позади него, укреп-, ляются цепи, назначение коих состоит, в том, чтобы сброшенный с решетки пласт, земли с клубнями картофеля дополни- тельно ворошить снизу и зтим способствовать выходу клубней на поверхность разрыхленного плугом пласта земли. Цепи могут быть расположены согласно фиг. 1, образуя две петли одна за другой, или согласно фиг. 2 — — отрезки цепей укрепля1отся за лемехом концами в количестве нескольких штук и во время работы располагаются в борозде параллельно, Картофелекопатель, отличаюшийса применением, для разрыхления вспаханной плугом почвы, цепей, закрепленных одним концом к плугу в месте около нижнего края лемеха,
