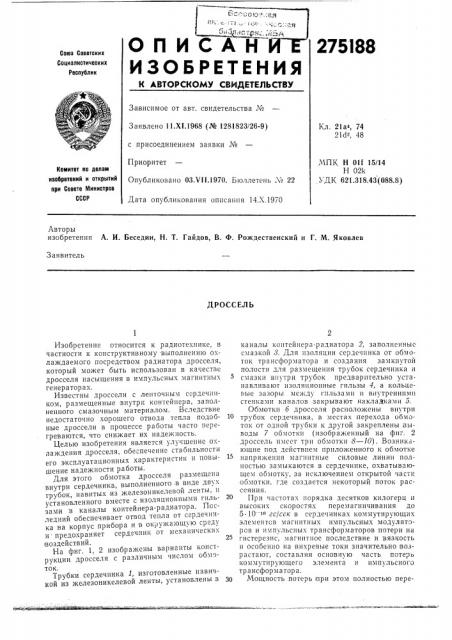

ОПИС
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
275I88
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства ¹
Кл. 21а4, 74
21d-, 48
Заявлено 11.XI.1968 (№ 1281823/26-9) с присоединением заявки №
Приоритет
Опубликовано ОЗ.VII.1970. Бюллетень ¹ 22
Дата опубликования описания 14.Х.1970
МПК Н 011 15/14
Н 02к
УДК 621.318.43(088.8) Комитет по делам изобрвтеиий и открытий при Совете Мииистров
СССР
Авторы изобретения А. И. Беседин, Н. Т. Гайдов, В. Ф. Рождественский и Г. М. Яковлев
Заявитель
ДРОССЕЛЬ
Изобретение относится к радиотехнике, в частности к конструктивному выполнению охлаждаемого посредством радиатора дросселя, который может быть использован в качестве дросселя насыщения в импульсных магнитных генер а тор ах.
Известны дроссели с ленточным сердечником, размещенные внутри контейнера, заполненного смазочным материалом. Вследствие недостаточно хорошего отвода тепла подооные дроссели в процессе работы часто перегреваются, что снижает их надежность.
Целью изобретения является улучшение охлаждения дросселя, обеспечение стаоильности его эксплуатационных характеристик и повышение надежности раооты, бмотка дросселя размещена
Для этого оо. е дечника, выполненного в виде двух установленного вместе с изоляционными гильзами в каналы контейнера-радиатора. Последний обеспечивает отвод тепла от сердечника на корпус р орпус прибора и в окружа;ощую среду и предохраняет няет сердечник от механических .воздействий.
На фиг. 1, 2 изображены варианты конструкции дросселя с различным числом обмоток.
Т бки сердечника 1, изготовленные навизкой из железоникелевои ленты, установ. ру ки се тены в каналы контейнера-радиатора 2, заполненные смазкой 8. Для изоляции сердечника от обмоток трансформатора и создания замкнутой полости для размещения трубок сердечника и смазки внутри трубок предварительно устанавливают изоляционные гильзы 4, а кольцег ые зазоры между гильзами 11 внутренними стенками каналов закрывают накладками 5.
Обмотки 6 дросселя расположены внутри труоок сердечника, в местах, перехода обмоток от одной -трубки к другой закреплены выводы 7 обмотки (изображенный на фиг. 2 дроссель имеет трн обмотки 8 — 10). Возникающие под действием приложенного к обмотке напряжения магнитные силовые линии полностью замыкаются в сердечнике, охватывающем обмотку, за исключением открытой части обмотки, где создается некоторый поток рассеяния.
При частотах порядка десятков килогерц и высоких скоростях перемагничивания до
5.10 |О гс1сек в сердечниках коммутирующих элементов магнитных импульсных модуляторов и импульсных трансформаторов потери на гистерсзис, магнитное последствие и вязкость и особенно на вихревые токи значительно .возрастают, составляя основную часть потерь коммутирующего элемента и импульсного трансформатора.
Ç0 Мощность потерь:при этом полностью пере275188
Предмет изобретения Рог т
Фиг.2
Составитель Ь. Тихомиров Редактор f. 3. Орловская Корректор .Л. А. Фирсова
3 а к аз 2757 5 ;Тираж 480 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, )К-35, Раушская нао., д. 4 5
Типография, пр. Сапунова, 2 ходит в тепло. Тепло, выделяемое сердечкиком,во время работы, через контейнер-радиатор отводится непосредственно на корпус прибора и в окружающую среду.
Дроссель, содержащий ленточный сердечник, снабженный обмоткой, и размещенный в герметизированном изготовленном из немагнитного теплопроводящего материала контейнере, заполненном смазкой, отличающийся тем, что, с целью улучшения отвода тепла от дросселя, обмотка дросселя размещена внутри сердечника, выполненного в виде двух трубок, павитых из магнитомягкой, например >I eлезоникелевой, ленты, и установленного совместно с изоляционными гильзами .внутри контейнера, используемого в качестве тепл а10 отводящего радиатора и корпуса дросселя.
