Реферат



275204

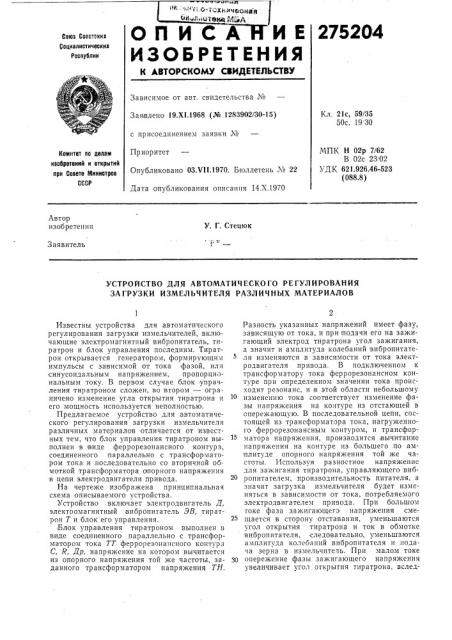

ОПИСА ИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВКДЕТЕЛЬСТВУ

Социалистических

Реслублии

Зависимое от авт. свидетельства №

Заявлено 19.Х1.1968 (№ 12839О2/30-15) Кл. 21с, 59/35

50с, 19 30 с присоединением заявки №

Приоритет

МПК Н 02р 7/62

В 02с 23!02

УДК 621.926.46-523 (088.8) Комитет оо делам изобретений н открытий при Совете Министров

СССР

Опубликовано ОЗ.VI1.1970. Бюллетень ¹ 22

Дата опубликования описания 14.Х.1970

Автор изобретения

У. Г. Стецюк

Заявитель

УСТРОЙСТВО ДЛЯ АВТОМАТИЧЕСКОГО РЕГУЛИРОВАНИЯ

ЗАГРУЗКИ ИЗМЕЛЬЧИТЕЛЯ РАЗЛИЧНЫХ МАТЕРИАЛОВ

Известны устройства для автоматического регулирования загрузки измельчителей, включающие электромагнитный вибропитатель, тиратрон и блок управления последним. Тиратрон открывается генератором, формирующим импульсы с зависимой от тока фазой, или синусоидальным напряжением, пропорциональным току. В первом случае блок управления тиратроном сложен, во BTopoM — ограничено изменение угла открытия тиратрона и

его мощность используется неполностью.

Предлагаемое устройство для автоматического регулирования загрузки измельчителя различных материалов отличается от известных тем, что блок управления тиратроном выполнен в виде феррорезонансного контура, соединенного параллельно с трансформатором тока и,последовательно со вторичной оомоткой трансформатора опорного напряжения в цепи электродвигателя привода.

На чертеже изображена принципиальная схема описываемого устройства.

Устройство включает электродвигатель /7„ электпомагнитный виоропитатель ЭВ, тиратрон Т и блок его управления.

Блок управления тиратроном выполнен в виде соединенного параллельно с трансформатором тока ТТ феррорезонансного контура

С, R, Др, напряжение на котором вычитается из опорного напряжения той же частоты, заданного трансформатором напряжения TFF.

Разность указанных напряжений имеет фазу, зависящую от тока, и при подачи его на зажигающий электрод тиратрона угол зажигания, а значит и амплитуда колебаний вибропитателя изменяются в зависимости от тока электродвигателя привода. В подключенном к трансформатору тока феррорезонансном контуре при определенном значении тока происходит резонанс, и в этой области небольшому изменению тока соответствует изменение фазы напряжения на контуре из отстающей в опережающую. В последовательной цепи, сОстоящей из трансформатора тока, нагруженного феррорезонансным контуром, и трансформатора напряжения, производится вычитание напряжения на контуре из большего,по амплитуде опорного напряжения той же частоты. Используя разностное напряжение для зажигания тиратрона, управляющего виб20 ропитателем, производительность питателя, а значит загрузка измельчителя будет изменяться в зависимости от тока, потребляемого электродвигателем привода. При большом токе фаза зажигающего напряжения смещается в сторону отставания, уменьшаются угол открытия тиратрона и ток в обмотке вибропитателя, следовательно, уменьшаются амплитуда колебаний вибропитателя и пода I3 зерна B измельчитедь. При малом токе

30 опережение фазы зажигающего напряжения увеличивает угол открытия тиратрона, вслед275204,"

Предмет изобретения

Составитель В. Кузьменков Редактор В. П. Борисова Корректор Л. А. Фирсова

Заказ 2757,8 Тираж 480 Подписное

ЦИИИПИ Комитета по долам пзооретспий и открытий при Совете Министров СССР

Москва, Я(-35, Раушская наб., д. 4 5

Типография, пр. Сапунова, 2 с1вие чего увеличиваются ток впбропитателя и загрузка измельчителя.

Настройка регулятора может изменяться путем переключения числа витков трансформатора тока или дросселя, а также изменением емкости конденсатора.

Устройство для автоматического регулирования загрузки измельчителя различных материалов, включающее электромагнитный вибропитатель, тиратрон и блок управления тиратроном, отличающееся тем, что, с целью повышения точности регулирования загрузки измельчителей в зависимости от тока нагрузки электродвигателя, блок управления тиратроном выполнен в виде феррорезонансного контура, соединенного параллельно с трансформатором тока и последовательно со вто10 ричной обмоткой трансформатора опорного напряжения в цепи электродвигателя привода.
