Патент ссср 275280

Патент ссср 275280

Иллюстрации

Показать все

Реферат



275280

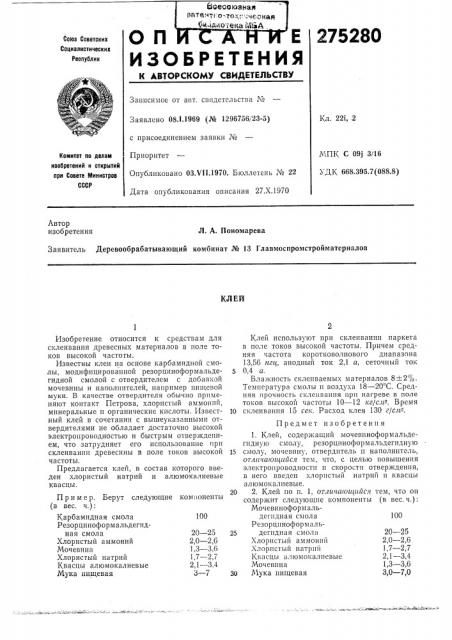

О П

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Социалистических

Республик

Зависимое от авт. свидетельства ¹

Заявлено 08 1.1969 (№ 1296756/23-5) с присоединением заявки №

Приоритет

Опубликовано 03.VII.1970. Бюллетень № 22

Дата опубликования описания 27.Х.1970

Кл. 221 2

МПК С 09j 3/16

УДК 668.395.7(088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Автор изобретения

Л. А. Пономарева

Заявитель Деревообрабатывающий комбинат № 13 Главмоспромстройматериалов

КЛЕЙ ком поненты

100

20 — 25

2,0 — 2,6

1,3 — 3,6

1,7 — 2,7

2,1 -3,4

3 — 7

Изобретение относится к средствам для склеивания древесных материалов в поле токов высокой частоты.

Известны клеи на основе карбамидной смолы, модифицированной резорциноформальдегидной смолой с отвердителем с добавкой мочевины и паполпителей, например пищевой муки. В качестве отвердителя обычно применяют контакт Петрова, хлористый аммоппй, минеральные и органические кислоты. Известный клей в сочетании с вышеуказанными отвердителями не обладает достаточно высокой электропроводностью и быстрым отверждепием, что затрудняет его использование при склеивании древесины в поле токов высокой частоты.

Предлагается клей, в состав которого введен хлористый натрий и алюмокялиевые квасцы.

Пример. Берут следующие (в вес. ч ):

Карбамидная смола

Резорциноформальдегидная смола

Хлористый аммоний

Мочевина

Хлористый натрий

Квасцы алюмокалиевые

Мука пищевая

Клей используют при склеивании паркета в поле токов высокой частоты. Причем средняя частота коротковолнового диапазона

13,56 яга, анодный ток 2,1 а, сеточный ток

5 0,4 а.

Влажность склепваемых материалов 8+-2%.

Температура смолы и воздуха 18 — 20 С. Средняя прочность склеивания прп нагреве в поле токов высокой частоты 10 — 12 кг/сл"-. Время

10 склеивания 15 сек. Расход клея 130 г/сл - .

Предмет изобретения

1. Клей, содержащий мочевиноформальдегпдную смолу, резорциноформальдегидную

15 смолу, мочевину, отвердитель и наполнитель, отличаю цайся тем, что, с целью повышения электропроводностп и скорости отверждения, в него введен хлорпстый натрий и квасцы алюмокалпевые.

20 2. Клей по п. 1, orsu«arouiuuca тем, что он содержит следующие компоненты (в вес. ч.):

Мочевиноформальдепräíàÿ смола 100

Резорцпноформальдегпдная смоля 20 — 25

Хлористый аммоний 2.0 — 2,6

Хлорпсгый натрий 1,7 — 2,7

Квасцы ягпомокалпевые 2,1 — 3,4

Мочевпна 1,3 — 3,6

30 Мука пищевая 3,0 — 7,0
