Реферат



27534I

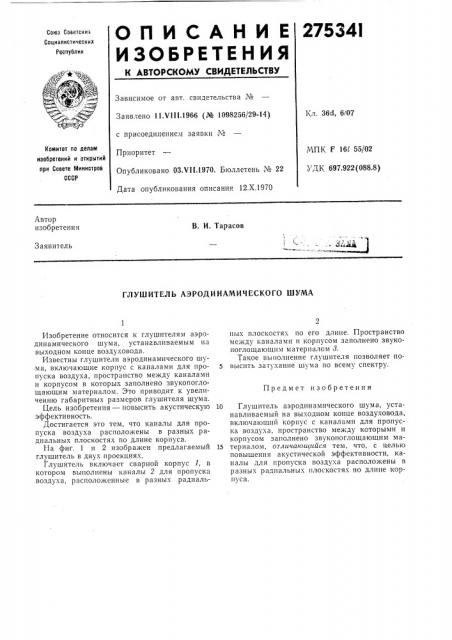

ОПИСАНИ Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства М

Кл. 36d, 6/07

Заявлено 11.Ч111.1966 (№ 1098256/29-14) с присоединением заявки Я

Приоритет

Опубликовано 03,Ч11.1970. Бюллетень зч" 22

Дата опубликования описания 12.Х.1970

Комитет по делам изобретений и открытий при Совете Министров

СССР

МПК F 161 55/02

УДК 697,922(088.8) Автор изобретения

В, И. Тарасов

Заявитель

ГЛУШИТЕЛЬ АЭРОДИНАМИЧЕСКОГО ШУМА ш»х плоскостях по его длине. Пространство между каналами и корпусом заполнено звукопоглощающим материалом >.

Такое вт»полнение глушителя позволяет по5 высить затухание ш ма по всему спектру.

10 Глушитель аэродинамического шума, устанавливаемый на выходном конце воздуховода, включающий корпус с каналами для пропуска воздуха, пространство между которыми и корпусом заполнено звукопоглощающим ма15 терна IQM, отличающийся тем, что, с целью повышения акустической эффективности, каналы для пропуска воздуха расположены в разных радиальных плоскостях по длине корпуса.

Изобретение относится к глушителям аэродинамического шума, устанавливаемым на выходном конце воздуховода.

Известны глушители аэродинамического шума, включающие корпус. с каналами для пропуска воздуха, пространство между каналами и корпусом в которых заполнено звукопоглощающим материалом. Это приводит к увеличению габаритных размеров глушителя шума.

Цель изобретения — повысить акустическую эффективность.

Достигается это тем, что каналы для пропуска воздуха расположены в разных радиальных плоскостях по длине корпуса.

Иа фиг. 1 и 2 изображен предлагаемый глушитель в двух проекциях.

Глушитель включает сварной корпус 1, в котором выполнены каналы 2 для пропуска воздуха, располо>кенные в разных радиальПредмет изобретения
