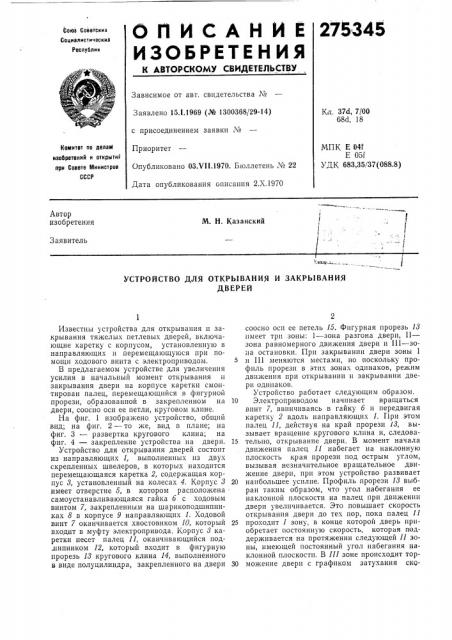

275345
ОПИСАНИЕ
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советски
Социалистнчесниа
Республин
Зависимое от авт. свидетельства ¹
Заявлено 15.!.1969 (¹ 1300368/29-14) Кл. 37d, 7(00
68d, 18 с присоединением заявки ¹
Комитет по делам изобретений и открыти при Совете Министров
СССР
КПК E 04f
Е 051
УДК 683,35/37(088.8) Приоритет
Опубликовано 03. т !!.1970. Бюллетень М 22
Дата опубликования описания 2.Х.1970
Автор изобретения
М. H. Казанский
Заявитель
УСТРОЙСТВО ДЛЯ ОТКРЫВАНИЯ И ЗАКРЫВАНИЯ
ДВЕРЕЙ
Известны устройства для открывания и закрывания тяжелых петлевых дверей, включающие каретку с корпусом, установленную в направляющих и перемещающуюся при помощи ходового винта с электроприводом.
В предлагаемом устройстве для увеличения усилия в начальный момент открывания и закрывания двери на корпусе каретки смонтирован палец, перемещающийся в фигурной прорези, образованной в закрепленном на 10 двери, соосно оси ее петли, круговом клине.
На фиг. 1 изображено устройство, общий вид; на фиг. 2 — то же, вид в плане; на фиг. 3 — развертка кругового клина; на фиг. 4 — закрепление устройства на двери. 15
Устройство для открывания дверей состоит из направляющих 1, выполненных из двух скрепленных швелеров, в которых находится перемещающаяся каретка 2, содержащая корпус 8. установленный на колесах 4. Корпус 8 20 имеет отверстие 5, в котором расположена самоустанавливающаяся гайка б с ходовым винтом 7, закрепленным на шарикоподшипниках 8 в корпусе 9 направляющих 1. Ходовой винт 7 оканчивается хвостовиком 10, который 25 входит в муфту электропривода. Корпус 8 каретки несет палец 11, оканчивающийся под.пипником 12, который входит в фигурную прорезь 18 кругового клина 14, выполненного в виде полуцилиндра, закрепленного на двери 30 соосно оси ее петель 15. Фигурная прорезь 18 имеет три зоны: 1 — зона разгона двери, 11— зона равномерного движения двери и Ill — зона остановки. При закрывании двери зоны 1 и 111 меняются местами, но поскольку профиль прорези в этих зонах одинаков, режим движения при открывании и закрывании двери одинаков.
Устройство работает следующим образом.
Электроприводом начинает вращаться винт 7, ввинчиваясь в гайку б и передвигая каретку 2 вдоль направляющих 1. При этом палец 11, действуя на край прорези 18, вызывает вращение кругового клина и, следовательно, открывание двери. В момент начала движения палец 11 набегает на наклонную плоскость края прорези под острым углом, вызывая незначительное вращательное движение двери, при этом устройство развивает наибольшее усилие. Профиль прорези 18 выбран таким образом, что угол набегания ее наклонной плоскости на палец при движении двери увеличивается. Это повышает скорость открывания двери до тех пор, пока палец 11 проходит 1 зону, в конце которой дверь приобретает постоянную скорость, которая поддерживается на протяжении следующей 11 зоны, имеющей постоянный угол набегания наклонной плоскости. В П1 зоне происходит торможение двери с графиком затухания ско275345
Фиг.2 рости, аналогичным графику разгона двери при ее открывании.
Предмет изобретения
Устройство для открывания и закрывания дверей, включающее каретку с корпусом, установленную в направляющих и перемещающуюся при помощи ходового винта с электроприводом, отличающееся тем, что, с целью увеличения усилия в начальный момент открывания и закрывания двери, на корпусе каретки смонтирован палец, перемещающийся в фигурной прорези, образованной в закрепленном на двери, соосно оси ее петли, круговом клине.
9 ыг.3
9 и.. Ф
