Реферат



ояоJIиоте,; -? -".Г:

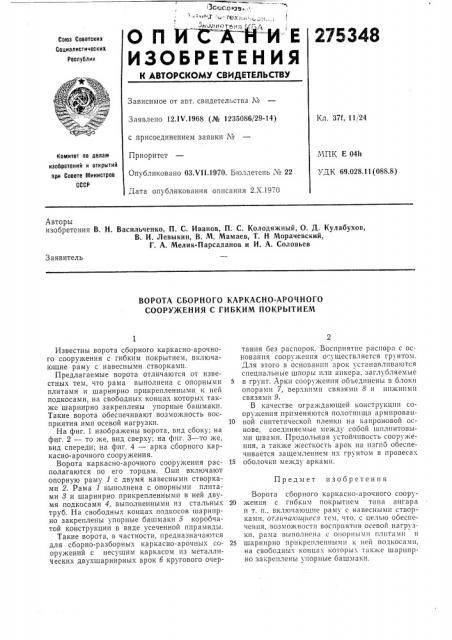

ОПИ ИЕ

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства ¹

Кл. 371, 11/24

Заявлено 12.1V,1968 (№ 1235086/29-14) с присоединением заявки №

Приоритет

Опубликовано 03.И1,1970. Бюллетень V 22

Дата опубликования описания 2.Х.1970

МПК E 04h

УДК 69.028.11(088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Авторы изобретения В. Н. Васильченко, П. С. Иванов, П. С. Колодяжный, О. Д. Кулабухов, В, И. Девыкин, В. М. Мамаев, T. Н Морачевский, Г. А. Мелик-Парсаданов и И. А. Соловьев

Заявитель

ВОРОТА СБОРНОГО КАРКАСНО-АРОЧНОГО

СООРУЖЕНИЯ С ГИБКИМ ПОКРЫТИЕМ

Предмет изобретения

Известны ворота сборного каркасно-арочного .сооружения с гибким покрытием, включающие раму с навесными створками.

Предлагаемые ворота отличаются от известных тем, что рама выполнена с опорными плитами и шарнирно прикрепленными к ней подкосами, на свободных концах которых также шарнирно закреплены упорные башмаки, Такие ворота обеспечивают возможность восприятия ими осевой нагрузки.

На фиг. 1 изображены ворота, вид сбоку; на фиг. 2 — то ?ке, вид сверху; на фиг. 3 — то же, вид спереди; на фиг. 4 — арка сборного каркасно-арочного сооружения.

Ворота каркасно-арочного сооружения располагаются по его торцам. Они включают опорную раму 1 с двумя навесными створками 2. Рама 1 выполнена с опорными плитами 8 и шарнирно прикрепленными в ней двумя подкосами 4, выполненными из стальных труб. На свободных концах подкосов шарнирно закреплены упорные башмаки 5 коробчатой конструкции в виде усеченной пирамиды.

Такие ворота, в частности, предназначаются для сборно-разборных каркасно-арочных сооружений с несущим каркасом из металлических двухшарнирных арок б кругового очертания без распорок. Восприятие распоря с основания сооружения осуществляется грунтом.

Для этого в основании арок устанавливаются специальные шпоры или анкера, заглубляемыc

5 в грунт. Арки сооружения обьединены в блоки опорами 7, верхними связями 8 и нижними связями 9.

В качестве ограждающей конструкции сооружения применяются полотнища армирован10 ной синтетической пленки на капроновой основе, соединяемые между собой шплпнтовыми швами. Продольная устойчивость сооружения, а также жесткость арок ца изгиб обеспечивается защемлением их грунтом в провесах

15 оболочки между арками.

Ворота сборного каркасно-арочного соору20 жения с гибким покрытием типа ангара и т. п., включающие раму с навесными створками, от.гцчагошггеся тем, что, с целью обеспечения, возможности восприятия осевой нагрузки, рама выполнен» с o!IopIIIIi»I плитами и

25 шарнирно прикрепленными к ней подкосами, на свободных 1(онцах которых тагсже шарнирно закреплены упорные башмаки.

275348

Фью.1

Фиг. 3
