Способ получения резин

Способ получения резин

Иллюстрации

Показать все

Реферат

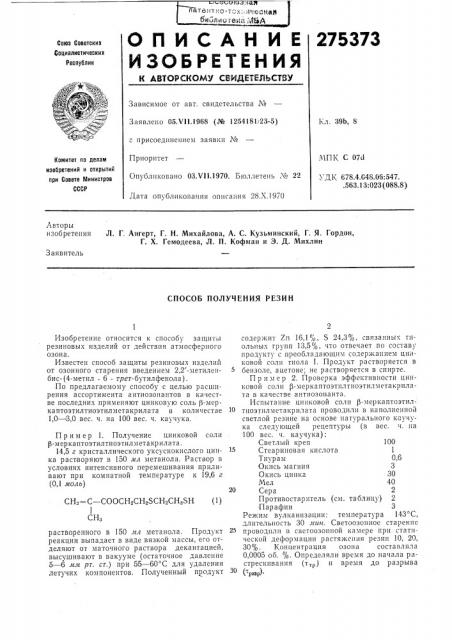

4 пате I> о т;о"кк;:.1чо, ц@и бийли о гедд 1Qp

ОПИСАН И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

275373

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹

Заявлено 05.V11.1968 (№ 1254181i23-5) Кл. 39Ь, 8 с присоединением заявки ¹

Приоритет

Опубликовано ОЗ.Ч11.1970. Бюллетень ¹" 22

МПК С 07с1

Комитет по делам изобретений н открытий при Совете Министров

СССР

УД К 678.4.048.06:547. .563.13:023(088.8) Дата опубликования описания 28Л.1970

Авторы изобретения Л. Г. Ангерт, Г. Н. Михайлова, А. С. Кузьминский, Г. Я. Гордон, Г. Х. Гемодеева, Л. П. Кофман и Э. Д. Михлин

Заявитель

СПОСОБ ПОЛУЧЕНИЯ РЕЗИН

Изобретение относится к способу защиты резиновых изделий от действия атмосферного озона.

Известен способ защиты резиновых изделий от озонного старения введением 2,2 -метиленбис-(4-метил 6 - трет-бутилфеHOJIB).

По предлагаемому способу с целью расширения ассортимента антиозонантов в качестве последних применяют цинковую соль Р-меркаптоэтилтиоэтилметакрилата в количестве

1,0 — 3,0 вес. ч. на 100 вес. ч. каучука.

П р и и ер 1. Получение цинковой соли

Р-меркаптоэтилтиоэтилметакрилата.

14,5 г кристаллического уксуснокислого цинка растворяют в 150 ил метанола. Раствор в условиях интенсивного перемешивания приливают при комнатной температуре к 19,6 г (0,1 моль) СН2 — — С вЂ” СООСН2СН2ЯСН2СН>SH (1) !

СНз растворенного в 150 ил метанола. Продукт реакции выпадает в виде вязкой массы, его отделяют от маточного раствора декантацией, высушивают в вакууме (остаточное давление

5 — 6 лл рт. ст.) при 55 — 60 С для удаления летучих компонентов. Полученный продукт содержит Zn 16,1%, S 24,3,р, связанных тпольных групп 13,5%, что отвечает по составу продукту с преобладающим содержанием цинковой соли тиола 1. Продукт растворяется в бензоле, ацетоне; не растворяется в спирте.

П р и м ер 2. Проверка эффективности цинковой соли Р-меркаптоэтплтиоэтилметакрилата в качестве антпозонанта.

Испытание цинковой соли р-меркаптоэтилтиоэтилметакрилата проводили в наполненной светлой резине на основе натурального каучука следующей рецептуры (в вес. ч, на

100 вес. ч. каучука):

Светлый креп 100

Стеариновая кислота 1

Тиурам 0,6

Окись магния 3

Окись цинка 30

Мел 40

Сера 2

Противостаритель (см. таблицу) 2

Парафин 3

Режим вулканизации: температура 143 С, длительность 30 пин. Светоозоннос старение проводили в светоозонной камере при статической деформации растяжения резин 10, 20, 30%. Концентрация озона составляла

0,0005 об. %. Определяли время до начала растрескпвания (т,р) и время до разрыва

30 (рнер).

275373

Деформация, %

Предмет изобретения rp мин.разр., мин

Противостаритель

Цинковая соль 8-меркаптоэтилтиоэтилметакрилата

1337,0

1040,0

1343,0

216,0

461,0

151,0

2,2-метиленбис-(4-метил-6-трет-бутилфенол).

60,0

109,0

55,0

491, 0

761,0

1031,0

Составитель В. Комарова

Редактор Л. К. Ушакова Корректоры: T. А. Уманец и Л. Б. Бадылама

Заказ 3019 б Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, )К-зб, Раушская наб„д. 4л5

Типография, пр. Сапунова, 2

Результаты испытания приведены в таблице в сравнении с данными, полученными прииспользовании в качестве противостарителя

2,2-метиленбис- (4-метил-6-трет-бутилфенола) ..4

В присутствии цинкоВой соли (-меркаптоэтилтиоэтилметакрилата окраска резин при старении не изменилась.

Способ получения резин с применением антиозонанта, отличающийся тем, что, с целью расширения ассортимента антисзонантов, в качестве последнего используют цинковую соль P - меркаптоэтилтиоэтилметакрилата в количестве 1,0 — 3,0 вес. ч. на 100 вес. ч. кау15 чука.
