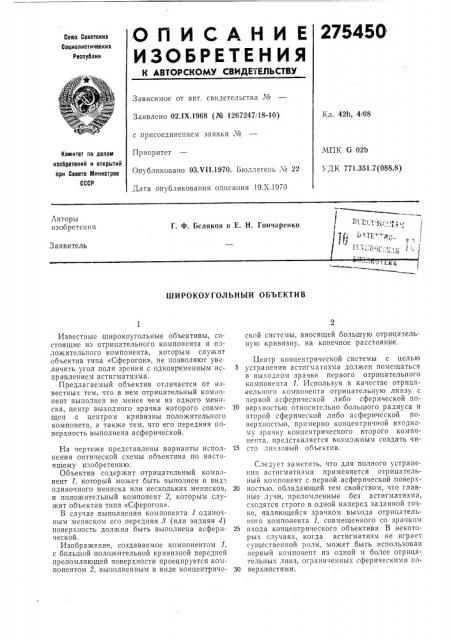

О П И С А Н И Е 275450
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства №
Кл. 421т, 4/08
Заявлено 02.1Х.1968 (№ 1267247 18-10) с присоединением заявки ¹
Приоритет
МПК G 02b
УДК 771.351.7(088.8) Комитет по делам изобретений и открытий при Совете Министров
СССР
Опубликовано 03.т111.1970. Бюллетень ¹ 22
Дата опубликования описания 19.X.1970
Лвторы изобретения
Г. ф. Беляков и Е. Н, Гончаренко
Заявитель
Ш И РОКОУ ГОЛЬНЫЙ ОБЪЕКТИВ
Известные широкоугольные объективы, состоящие из отрицательного компонента и положительного компонента, которым служит объектив типа «Сферогон», не позволяют увеличить угол .поля зрения с одновременным исправлением астигматизма.
Предлагаемый объектив отличается от известных тем, что в нем отрицательный компонент выполнен не менее чем из одного мениска, центр выходного зрачка которого совмещен с центром кривизны положительного компонета, а также тем, что его передняя поверхность выполнена асферической.
На чертеже представлены варианты исполнения оптической схемы объектива по настоящему изобретению.
Объектив содержит отрицательный компонент 1, который может быть выполнен в вид= одиночного мениска или нескольких менисков, и положительный компонент 2, которым служит объектив типа «Сферогон».
В случае выполнения компонента 1 одиночным мениском его передняя 3 (или задняя 4) поверхность должна быть выполнена асферической.
Изображение, создаваемое компонентом 1, с большой положительной кривизной передней преломляющей поверхности проецируется компонентом 2, выполненным в виде концентрической системы, вносящей большую отрицательную кривизну, на конечное расстояние.
Центр концентрической системы с целью устранения астигматизма должен помещаться в выходном зрачке первого отрицательного компонента 1. Используя в качестве отрицательного компонента отрицательную линзу с первой асферической либо сферической по10 верхностью относительно большого радиуса и второй сферической либо асферической поверхностью, примерно концентричной входному зрачку концентрического второго ко»понента, представляется возможным создать чи15 сто линзовый объектив.
Следует заметить, что для полного устранения астигматизма применяется отрицательный компонент с первой асферической поверх20 ностью, обладающей тем свойством, что главные лучи, преломленные без астигматизма, сходятся строго в одной наперед заданной точке, являющейся зрачком выхода отрицательного компонента 1, совмещенного со зрачком
25 входа концентрического объектива. В некоторых случаях, когда астигматизм не играет существенной роли, может быть использован первый компонент из одной и более отрицательных линз, ограниченных сферическими по30 верхностями.
275450
Предмет изобретения
Составитель В. Ф. Ванторин
Техред Л. А. Камышникова Корректор С. М. Сигал
Редактор А. Корнеев
Заказ 2896j6 Тираж 480 Подписное
ЦНИИПИ Комитета по делам изоврстсний и открытий прн Совете Министров СССР
Москва, %-35, Раушская наб., д. 4, 5
Типография, пр. Сапунова, 2
1. Широкоугольный объектив, состоящий пз отрицательного компонента и положительного компонента, которым служит объектив типа
«Сферогон», отличающийся тем, что, с целью увеличения угла поля зрения с одновременным исправлением астигматизма, отрицательный компонент выполнен не менее чем из одного мениска, центр выкодного зрачка которого совмещен с центром кривизны положительного компонента, 5
2. Объектив по п. 1, отличающийся тем, что его передняя поверхность выполнена асферической.
