Способ определения интенсивности жидкихосадков
Патент 275472
Классы МПК
Способ определения интенсивности жидкихосадков
Иллюстрации
Реферат
275472

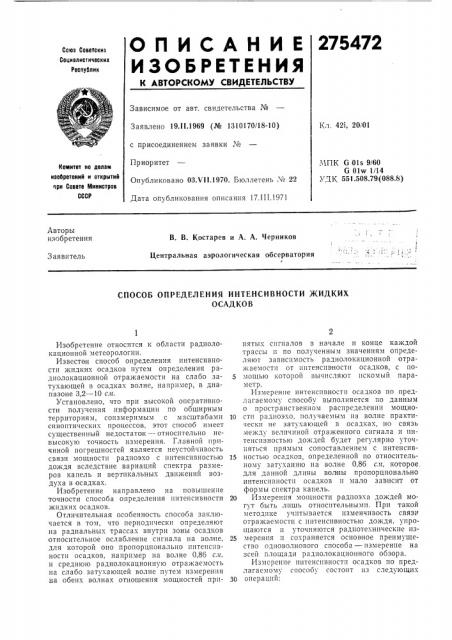

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социзлистических
Республик
Зависимое от авт. свидетельства №
Заявлено 19.11.1969 (№ 1310170/18-10) с присоединением заявки №
Приоритет
Опубликовано ОЗ.Ъ 11.1970. Бюллетень № 22
Дата опубликования описания 17.III.1971
Кл, 421, 20/01
МПК G Ols 9/60
G 01w 1/14
УЧК 551 508 79(088.8) Комитет по делом изобретений и открытий при Совете Министров
СССР
Авторы изобретения
В. В. Костарев и А. А. Черников
Центральная аэрологическая обсерватория
I
Заявитель
СПОСОБ ОПРЕДЕЛЕНИЯ ИНТЕНСИВНОСТИ ЖИДКИХ
ОСАДКОВ
Изобретение относится к области радиолокационной метеорологии.
Известен способ определения интенсивности жидких осадков путем определения радиолокационной отражаемости на слабо затухающей в осадках волне, например, в диапазоне 3,2 — 10 ся.
Установлено, что при высокой оперативности получения информации по обширным территориям, соизмеримым с масштабами синоптических процессов, этот способ имеет существенный недостаток — — относительно невысокую точность измерения. Главной причиной погрешностей является неустойчивость связи мощности радиоэхо с интенсивностью дождя вследствие вариаций спектра размеров капель и вертикальных движений воздуха в осадках.
Изобретение направлено на повышение точности способа определения интенсивности жидких осадков.
Отличительная особенность способа заключается в том, что периодически определяют на радиальных трассах внутри зоны осадков относительное ослабление сигнала на волне, для которой оно пропорционально интенсивности осадков, например на волне 0,86 с.я, и среднюю радиолокационную отражаемость на слабо затухающей волне путем измерения на обеих волнах отношения мощностей прнпятых сигналов в начале и конце каждой трассы н по полученным значениям определя|от зависимость радиолокационной отражаемостн от интенсивности осадков, с по5 мощью которой вычисляют искомый параметр.
Измерение интенсивности осадков по предлагаемому способу выполняется по данным о пространственном распределении мощно10 стн радноэхо, получаемым на волне практически не затухающей в осадках, но связь между величиной отраженного сигнала и интенсивностью дождей будет регулярно уточняться прямым сопоставлением с интенснв15 ностью осадков, определенной по относительному затухангно на волне 0,86 сл1, которое, для данной длины волчины пропорционально интенсивности осадков и мало зависит от формы спектра капель.
20 Измерения мощности радпоэха дождей Могут быть лишь относительными. При такой методике учитывается изменчивость связи отражаемостн с интенсивностью дождя, упрощаются н уточняются радиотехнические нз25 мерення и сохраняется основное преимущество одноволнового способа — измерение на всей площади радиолокационного обзора.
Измерение интенсивности осадков по предлагаемому способу состоит нз следующих
5О операций:
275472
Составитель С. В. Непомнящая
Редактор А. В. Корнеев
Корректор Т. А. Китаева
Изд, Ме 220 Заказ 532/15 Тираж 480 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий пр и Совете Министров СССР
Москва, Я-35, Раушская .наб., д. 4/5
Типография, пр. Сапунова, 2 измерение распределения радиолокационной отражаемости осадков на площади любым известным методом на волне, слабо затухающей в осадках (3,2 — 10 сл); определение относительного ослабления в осадках на волне 0,86 си по данным измерений отношений мощностей принятых сигналов на волне 0,86 сл и слабо затухающей в осадках радиоволне, вдоль выбран|ных внутри зон осадков радиальных трасс; сопоставление средних значений радиолокационной отражаемости на слабо затухающей волне с величинами относительного ослабления для выбраннь|х трасс и получение эмпирической формулы, связывающей радиолокационную отражаемость и относительное ослабление, которое пропорционально интенсивности осадков; вычисление распределения интенсивности осадков по распределению радиолокационной отражаемости на слабо затухающей волне с помощью полученной формулы; и нтегрирование полученных распределений осадков по времени для определения распределения слоя осадков за данный интервал времени.
Предмет изобретения
Способ определения интенсивности жидких осадков путем определения радиолокационной отражаемости на слабо затухающей в осадках волне, например в диапазоне 3,2—
lo 10 си, огличаюи1ийся тем, что, с целью повышения точности, периодически определяют на радиальных трассах внутри зоны осадков относительное ослабление сигнала на волне, для которой оно пропорционально интенсив15 ности осадков, например на волне 0,86 см, а также среднюю радиолокационную отражаемость на слабо затухающей волне путем измерения на обеих волнах отношения мощностей принятых сигналов в начале и конце
20 каждой трассы, и по полученным значениям определяют зависимость радиолокационной отражаемости от интенсивности осадков, с помощью которой вычисляют искомый параметр.
