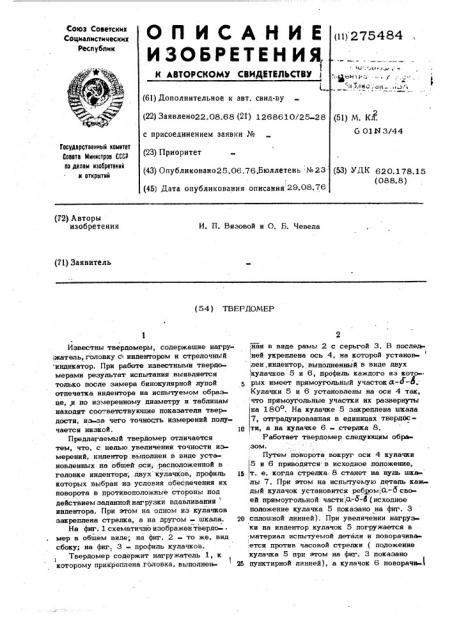

ОП ИСАЫИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДВТВЛЬСТВУ

Союз Советских

Социалистических

Республик (и) 275484. 1 .,:,;о г,, «

Тй13" - ° у

"й и 5лио i ..,.з* (61) Дополнительное к авт. свид-ву (22) Заявлено22.08.68 (21) 1268610/25 28 с присоединением заявки № (51) М. Кл.

6 01 В.1 3/44

Государотвенный комитет

Совета Министров СССР оо делам нэооретений и открытий (23) Приоритет (43) Опубликовано25.06.76.Бюллетень 14 23 (45) Дата опубликования описания 29.08.76 (ЬЗ) УЛК 620.178.15 (088.8) (72) Авторы изобретения

И. П. Вязовой и О. Б. Чевела (71) Заявитель (54) ТВЕРДОЯЕР

Известны твердомеры, содержащие нагру жатель,головку с индентором и стрелочный индикатор. При работе известными твердомерами результат испытания выявляется только после замера бинокулярной лупой отпечатка индентора на испытуемом образце, .и по измеренному диаметру и таблицам находят соответствующие показатели твердости, из-зв чего точность измерений получается низкой. и

Предлагаемый твердомер отличается тем, что, с целью увеличения точности измерений, индентор.выполнен в виде установленных на общей оси, -расположенной в головке индентора; двух кулачков, профиль 15 которых выбран из условия обеспечения их поворота в противоположные стороны под действием заданной нагрузки вдавливания индентора. При этом на одном из кулачков закреплена стрелка, а на другом шкала. 20

На фиг. 1 схематично изображен твердо- ° мер в общем виде; на фиг. 2 — то же, вид сбоку; на фиг. 3 †. профиль кулачков. !

Твердомер содержит нагружатель 1, к которому прикреплена головка, выполнеь- 25 ная в виде рамы 2 с серьгой 3. В послед ней укреплена ось 4, на которой установ:,лен.индентор, выполненный в виде двух кулачков 5 и 6, профиль каждого из кото рых имеет прямоугольный участок сс-д-сР.

Кулачки 5 и 6 установлены на оси 4 так, что прямоугольные участки их развернуты на 180о. На кулачке 5 закреплена шкала

7, отградуированная в единицах твердости, а на кулачке 6 - стерлка 8.

Работает твердомер следующим о6ра,зом.

Путем поворота вокруг оси 4 кулачки

i5 и 6 приводятся. в исходное положение, т. е. когда стрелка 8 станет на нуль шка лы 7. При атом на испытуемую деталь каж» дый кулачок установится pe6 MjCL-d саоей прямоугольной части,с -о-S (исходное положение кулачка 5 показано на фиг. 3 сплошной линией). При увеличении нагрузки на индентор кулачок 5 погружается в материал испытуемой детали и поворачива ется против часовой стрелки (подожение кулачка 5 при этом на фиг. 3 показано пунктирной пинией), а кулачок 6 поворачи.l

275484

Составитель B. Шехтер

Редактор Л. Гончарова Техред М. Дикович, Корректор Б. 10r ac

Заказ 2365/280 Тираж 1029 Нод исное

БНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., дЯ/5

Филиал ППП Патент", г. Ужгород, ул. Проектная, 4 вается по часовой стрелке. Вместе::с кулачками поворачиваются шкала 7 и стрелка 8, суммарный угол отклонения которых зависит от, твердости материала испытуемой детали..Величина. твердости отсчиты- I вается по шкале 7: I

Формула изобретения

Твердомер, содержащий нагружатель, головку с индентором и стрелочный инди-, катор, о т и и ч а ю шийся тем, что, .с целью увепичения точности измерений, индентор выполнен в виде установленных на общей оси, расположенной в головке индентора, двух кулачков, профиль которых выбран из условия обеспечения их поворота в противоположные стороны под дейст вием заданной нагрузки вдавливания ин ден;гора, на одном из кулачков закреплена

1Ф стрелка, а на другом - шкала.
