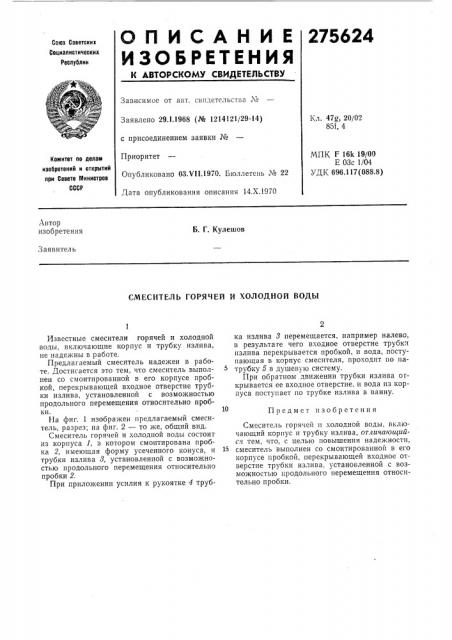

О П H С А Н И Е 275624

ИЗОБРЕТЕНИЯ

К АВТОР СКОМУ СВИДЕТЕЛЬ СТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельстьа №

Кл. 47g, 20/02

851, 4

Заявлено 29.1.1968 (№ 1214121/29-14) с присоединением заявки №

Приоритет

МПК F 16k 19/00

Е 03с 1/04

УДК 696.117 (088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Опубликовано ОЗ.Ч!!.1970. Бюллетень № 22

Дата опубликования описания 14.Х.1970

Автор изобретения

Б. Г. Кулешов

Заявитель

СМЕСИТЕЛЬ ГОРЯЧЕЙ И ХОЛОДНОЙ ВОДЫ

Предмет изобретения

Известные смесители горячей и холодной воды, включающие корпус и трубку излива, не надежны в работе.

Предлагаемый смеситель надежен в работе. Достигается это тем, что смеситель выполнен со смонтированной в его корпусе пробкой, перекрывающей входное отверстие трубки излива, установленной с возможностью продольного перемещения относительно пробки.

На фиг. 1 изображен предлагаемый смеситель, разрез; на фиг. 2 — то же, общий вид.

Смеситель горячей и холодной воды состоит из корпуса !, в котором смонтирована пробка 2, имеющая форму усеченного конуса, и трубки излива 8, установленной с возможностью продольного перемещения относительно пробки 2.

При приложении усилия к рукоятке 4 трубка излива 8 перемещается, например налево, в результаге чего входное отверстие трубки излива перекрывается пробкой, и вода, поступающая в корпус смесителя, проходит по патрубку 5 в душевую систему.

При обратном движении трубки излива открывается ее входное отверстие, и вода из корпуса поступает по трубке излива в ванну.

Смеситель горячей и холодной воды, включающий корпус и трубку излива, отличаюи1ийсл тем, что, с целью повышения надежности, 15 смеситель выполнен со смонтированной в его корпусе пробкой, перекрывающей входное отверстие трубки излива, установленной с возможностью продольного перемещения относительно пробки.
