Электролит для электроосаждения сплава серебро-медь
Иллюстрации
Показать всеРеферат
-. :эя
ОИ « ЛЛcI р Ча,"

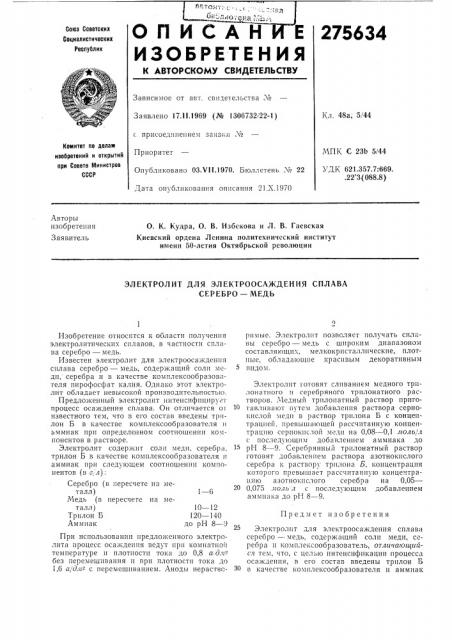

ОП ИСАН Е
ИЗОБРЕТЕН ИЯ
275634
Союз Советских
Социалистических
Республик
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Зависимое от авт. свидетельства ¹
Заявлено 17.11.1969 (№ 1306732i22-1) Кл. 48а, 5/44 с присоединением з
Комитет по делам изобретений н открытий при Совете Министров
СССР
МПК С 23Ь 5/44 ДК 621 357 7 669 .22 3(088.8) Приоритет
Опубликовано 03.V!1.1970. Бюллетень ¹ 22
Дата опубликования описания 21 X.1970
Авторы изобретения
Заявитель
О. К. Кудра, О. В. Избекова и Л. В. Гаевская
Киевский ордена Ленина политехнический институт имени 50-летия Октябрьской революции
ЭЛЕКТРОЛИТ ДЛЯ ЭЛЕКТРООСА)КДЕНИЯ СПЛАВА
СЕРЕБРΠ— МЕДЬ
Предмет изобретения
Изобретение относится к области получения электролитических сплавов, в частности сплава серебро — медь.
Известен электролит для электроосаждепия сплава серебро — медь, содержащий соли меди, серебра и в качестве комплексообразователя пирофосфат калия. Однако этот электролит обладает невысокой производительностью.
Предложенный электролит интенсифицирует процесс осаждения сплава. Он отличается or известного тем, что в его состав введены трплон Б в качестве комплексообразователя аммиак при определенном соотношении ко;Iпонентов в растворе.
Электролит содержит соли меди, серебра, трилон Б в качестве комплексообразователя и аммиак при следующем соотношении компонентов (в г, л):
Серебро (в пересчете на металл) 1 — 6
Медь (в пересчете на металл} 10 — 12
Трилон Б 120 †1
Аммиак до рН8 — 9
При использовании предложенного электролита процесс осаждения ведут при комнатной температуре и плотности тока до 0,8 а, д.я- без перемешивания и при плотности тока до
l,6 а, д.1г- с перемешиванием. Аноды нерастворимые. Электролит позволяет получать сплавы сереоро — медь с широким диапазоном составляющих, мелкокристаллические, плотные, обладающие красивым декоративным видом
Электролит готовят сливанием медного трилонатного It серебряного трилонатного растворов. Медный трилопатный раствор приготавливают путем добавления раствора сернокислой меди в раствор трнлона Б с концентрацией, превышающей рассчитанную концентрацию ссрпокислой меди на 0,08 — О,1 лоло/л с последующим добавлением аммиака до рН 8 — 9. Серебрянный тр глонатный раствор готовят добавлением раствора азотнокислого серебра к раствору трилона Б, концентрация которого превышает рассчитанную концентрацию азотнокислого серебра на 0,05—
0,075 ло гь г с последующим добавлением аммиака до рр1 8 — 9.
Электролит для электроосаждения сплава серебро — медь, содержащий соли меди, серебра и комплсксообразователь, отличагощий; ся тем, что, с целью интенсификации процесса осаждения, в его состав введены трилон Б в качестве комплексообразователя II аммиак
275634 компонентов
Составитель Е. Кубасова
Редактор О. С. Филиппова
Корректор Н. С. Сударенкова
Заказ 3016(12 Тираж 480 Подписиое
Ц11ИИПИ Комитета !Io делам изобретсиип и отк1.ьгп и ир:! Совсте .Чиипстров СССР ,Москва, )K-25, Раушская иаб., д. 1,5
Типография, пр. Сапунова, 2 при следующем соотношении (в г/л):
Серебро (в пересчете на металл) Медь (в пересчете на металл)
Трилон Б
Лммиак
10 — 12
120 †1 до рН8 — 9
