Полуавтомат для сверления и зенковки отверстий в печатных платах электрических схем

Полуавтомат для сверления и зенковки отверстий в печатных платах электрических схем

Иллюстрации

Показать все

Реферат

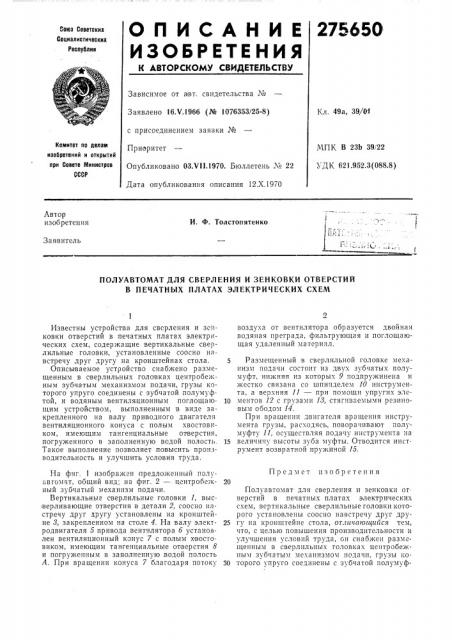

ОПИСАНИЕ 275650

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от а вт. свидетельства ¹

Кл. 49а, 39/01

Заявлено 16.Ч.1966 (№ 1076353/25-8) с присоединением заявки №

Приоритет

Опубликовано ОЗ.VII.1970. Бюллетень № 22

Дата опубликования описания 12.Х.1970

Комитет по делам изобретений и открытий при Совете Министров

СССР

МПК В 23Ь 39/22

УДК 621.952,3(088.8) Автор изобретения

И. Ф. Толстопятенко

Заявитель

ПОЛУАВТОМАТ ДЛЯ СВЕРЛЕНИЯ И ЗЕНКОВКИ ОТВЕРСТИЙ

В ПЕЧАТНЫХ ПЛАТАХ ЭЛЕКТРИЧЕСКИХ СХЕМ

Предмет пзобрстения

Известны устройства для свсрления и зспковки отверстий в печатных платах электрических схем, содержащие вертикальные сверлильные головки, установленные соосно навстречу, друг другу на кронштейнах стола.

Описываемое устройство снабжено размещенным в сверлильных головках центробежным зубчатым механизмом подачи, грузы которого упруго соединены с зубчатой полумуфтой, и водяным вентиляционным поглощающим устройством, выполненным в виде закрепленного на валу приводного двигателя вентиляционного конуса с полым хвостовиком, имеющим тангенциальные отверстия, погруженного в заполненную водой полость.

Такое выполнение позволяет повысить производительность и улучшить условия труда.

На фиг. 1 изображен предложенный полуавгомат, общий вид; на фиг. 2 — центробежный зубчатый механизм подачи.

Вертикальные сверлильные головки 1, выс верливающие отверстия в детали 2, соосно настречу друг другу установлены на кронштей.не 8, закрепленном на столе 4. На валу электродвигателя 5 привода вентилятора б установлен вентиляционный конус 7 с полым хвостовиком, имеющим тангенциальные отверстия 8 и погруженным в заполненную водой полость

А. При вращении конуса 7 олагодаря потоку воздуха от вентилятора образуется двойная водяная преграда, фильтрующая и поглощающая удаленный материал.

Размещенный в сверлильной головке механизм подачи состоит из двух зубчатых полумуфт, нижняя из KOTopbIx 9 подпружинена и жестко связана со шпинделем 10 инструмента, а верхняя 11 — при помощи упругих элеI0 ментов 12 с грузами 13, стягиваемыми резиновым ооодом 14.

При вращении двигателя вращения инструмента грузы, расходясь, поворачивают полумуфту 11, осуществляя подачу инструмента на

15 величину высоты зуба муфты. Отводится инструмент возвратной пружиной 15.

Полуавтомат для сверления и зенковки от верстий в печатных платах электрических схем, вертикальные сверлильные головки которого установлены соосно навстречу друг дру25 гу HB кронштейне стола, отличтощайся тем, 1то, с целью повышения производительности и улучшения условий труда, GH снаожен размещенным в сверлильных головках центробежным зубчатым механизмом подачи, грузы ко30 торого упруго соединены с зубчатой полумуф27565О

72

75

Ф/с 2

Сост!!витель Л. Кранцберг

Рсдактор Оберемок Техрсд А. А. Камышникова Корректоры: С. А. Кузовенкова и О. С. Зайцева

Заказ 2661/11 Тира!к 480 Подписное

ЦНИИПИ Комитета по делам изобретений и отк1.ытий при Совете Министров СССР

Москва, 71(-35, Раун:скал паб., д. 4,5

Типография, пр. Сапунова, 2 той, и вод51!11>! а! Всптиляцион вы! поглощи 50щим устройством, выполненным в виде закрепленного на валу приводного д вигател5! всн5ил55ционного конуса с полым ссвостовиком, имеющим тангенциальные отверстия, погрузкенного в заполненную водой полость.
