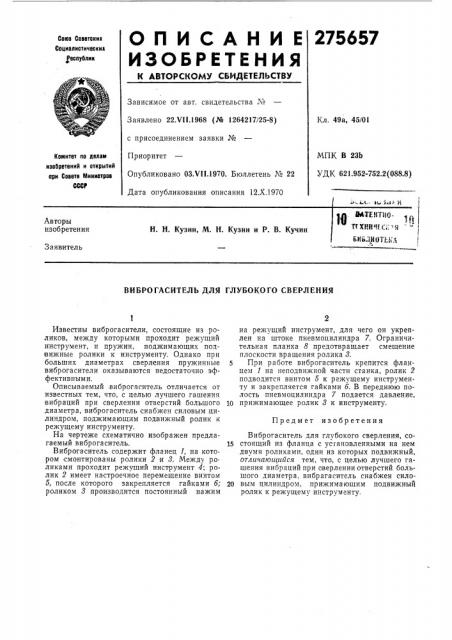

О П И С А Н И Е 2?5S57

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Соеетскиз

Социалистически»

Ресоублик

Зависимое от авт. свидетельства №

Кл. 49а, 45/01

Заявлено 22Х11.1968 (№ 1264217/25-8) с присоединением заявки №

Приоритет

Опубликовано ОЗХ!!.1970. Бюллетень № 22

Дата опубликования описания 12.Х.1970

МПК В 23Ь

УДК 621.952-752.2 (088.8) Комитет оо делам изобретений и открытий ори Совете Миииотров

CCCI !

4< 14 )»ii у»

МТЕ1 Т1 0

Tf ÕÐÈ ЦГ;„:; 9

Авторы изобретения

Н. Н. Кузин, М. Н. Кузин и P. В. Кучин

БИБЛИОТЫД

Заявитель

ВИБРОГАСИТЕЛЬ ДЛЯ ГЛУБОКОГО СВЕРЛЕНИЯ

Предмет изобретения

Известны виброгасители, состоящие из роликов, между которыми проходит режущий инструмент, и пружин, поджимающих подвижные ролики к инструменту. Однако при больших диаметрах сверления пружинные виброгасители оказываются недостаточно эффективными и.

Описываемый виброгагитель отличается от известных тем, что, с целью лучшего гашения вибраций при сверлении отверстий большого диаметра, виброгаситель снабжен силовым цилиндром, поджимающим подвижный ролик к режущему инструменту.

На чертеже схематично изображен предлагаемый виброгаситель.

Виброгаситель содержит фланец 1, на котором смонтированы ролики 2 и 8. Между роликами проходит режущий инструмент 4; ролик 2 имеет настроечное перемещение винтом

5, после которого закрепляется гайками б; роликом 8 производится постоянный нажим на режущий инструмент, для чего он укреплен на штоке пневмоцилиндра 7. Ограничительная планка 8 предотвращает смещение плоскости вращения ролика 8.

При работе виброгаситель крепится фланцем 1 на неподвижной части станка, ролик 2 подводится винтом 5 к режущему инструменту и закрепляется гайками 6. В переднюю полость пневмоцилиндра 7 подается давление, 10 прижимающее ролик 8 к инструменту.

Виброгаситель для глубокого сверления, со1S стоящий из фланца с усгановленными на нем двумя роликами, один из которых подвижный, отличающийся тем, что, с целью лучшего гашения вибраций при оверлении отверстий большого диаметра, вибрагаситель снабжен сило20 вым цилиндром, прижимающим подвижный ролик к режущему инструменту.

275657

Составитель В. Гамберг

Редактор Г. К. Гончарова Техред А. А. Камышникова Корректоры: Л. Б, Бадылама и Т. А, Уманец

Заказ 2661/15 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, K-35, Раушская наб., д, 4j5

Типография, пр. Сапунова, 2
