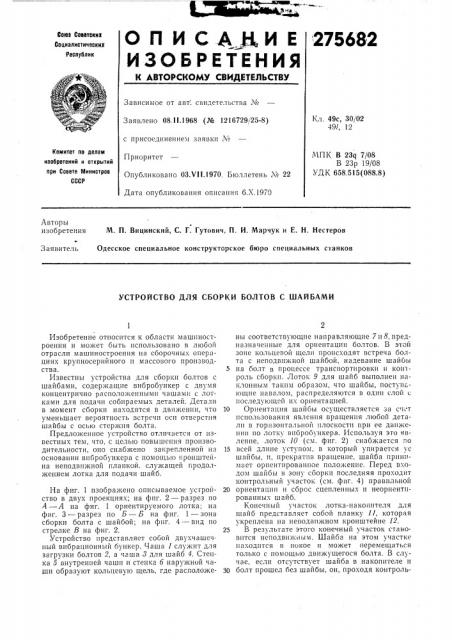

О П И С .Д„., И Е

ИЗОБРЕТЕНИЯ 275682

Coes Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт . свидетельства ¹

Кл. 49с, 30/02

491, 12

Заявлено 08.ll.1968 (№ 1216729/25-8) с присоединением заявки №

Приоритет

Опубликовано ОЗХ!1.1970, Бюллетень ¹ 22

Дата опубликования описания 6.Х.1970

Комитет по делам наобретений н открытий при Совете Министров

СССР

МПК В 23q 7/08

В 23р 19/08

УДК 658.515(088.8) Авторы изобретения

M. П. Вицинский, С. Г. Гутович, П. И. Марчук и Е. Н. Нестеров

Одесское специальное конструкторское бюро специальных станков

3 а явител ь

УСТРОЙСТВО ДЛЯ СБОРКИ БОЛТОВ С ШАЙБАМИ

Изобретение относится к области машиностроения и может быть использовано в любой отрасли машиностроения на сборочных операциях крупносерийного и массового производства.

Известны устройства для сборки болтов с шайбами, содержащие вибробункер с двумя концентрично расположенными чашами с лотками для подачи собираемых деталей. Детали в момент сборки находятся в движении, что уменьшает вероятность встречи оси отверстия шайбы с осью стер>кня болта.

Предло>кенное устройство отличается от известных тем, что, с целью повышения производительности, оно снабжено закрепленной на основании вибробункера с помощью кронштейна неподвижной планкой. служащей продолжением лотка для подачи шайб.

На фиг. 1 изобра>кено описываемое устройство в двух проекциях; на фиг. 2 — разрез по

А — А на фиг. 1 ориентируемого лотка; на фиг. 3 — разрез по Б — Б на фиг. 1 — зона сборки болта с шайбой; на фиг. 4 — вид по стрелке В на фиг. 2.

Устройство представляет собой двухчашечный вибрационный бункер. Чаша 1 служит для загрузки болтов 2, а чаша 8 для шайб 4. Стенка 5 внутренней чаши и стенка б наружной чHши образуют кольцевую щель, где расположены соответствующие направляющие 7и 8, предназначенные для ориентации болтов. В этой зоне кольцевой щели происходят встреча болта с неподвижной шайбой, надевание шайбы

5 на болт в процессе транспортировки и ко|проль сборки. Лоток 9 для шайб выполнен наклонным таким образом, что шайбы, поступающие навалом, распределяются в один слой с последующей их ориентацией.

10 Ориентация шайбы осуществляется за счет использования явления вращения любой детали в горизонтальной плоскости при ее движении по лотку вибробункера. Используя это явление, лоток 10 (см. фиг. 2) снабжается по

15 всей длине уступом, в который упирается ус шайбы, и, прекратив вращение, шайба принимает ориентированное положение. Перед входом шайбы в зону сборки последняя проходит контрольный участок (см. фиг. 4) правильной

20 ориентации и сброс сцепленных и неориентпрованных шайб.

Конечный участок лотка-накопителя для шайб представляет собой планку 11, которая укреплена на неподвижном кронштейне 12.

25 В результате этого конечный участок становится неподви>киым, Шайба на этом участке находится в покое и может перемещаться только с помощью движущегося болта. В случае, если отсутствует шайба в накопителе и

З0 болт прошел без шаибы, он, проходя контроль275682

Фиг. 1

3 ный участок 18, возвращается в емкость для болтов.

Вибробункер собран по обычной схеме на круговых подвесках 14 и электромагнитном приводе 15.

Предмет изобретения

Устройство для сборки болтов с шайбами, содержащее вибробункер с двумя концентрично расположенными чашами с лотками для подачи собираемых деталей, отлича ощееы тем, что, с целью повышения производительности, оно снабжено закрепленной на основании вибробункера с помощью кронштейна неподвижной планкой, служащей продолжением лотка для подачи шайб.

275682

Фввг.3 в.ав

7виа 2

Фиг. 4
