Педаль электрическая
Иллюстрации
Реферат

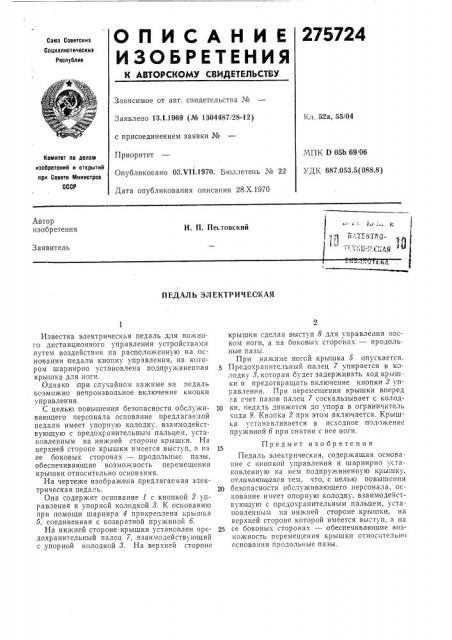

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства №
Кл. 52а, 55/04
Заявлено 13.I.1969 (№ 1304487!28-12) с присоединением заявки №
Приоритет
Опубликовано 03.VII.1970. Бюллетень № 22
Дата опубликования описания 28.Х.1970
МПК D 05Ь 69!06
УДК 687.053.5(088.8) Комитет по делам изобретений и открытий при Совете Министров
СССР
Автор изобретения
И. П. Пестовский
Заявитель
П ЕДЛА Ь ЭА Е КТ Р И Ч ЕСКАЯ
Известна электрическая педаль для ножного дистанционногG управления устройствами путем воздействия на расположенную на основании 1педали кнопку управления, на котором шарнирно установлена подпружиненная крышка для ноги.
Однако при случайном нажиме на педаль возможно непроизвольное включение кнопки управления.
С целью повышения безопасности обслуживающего персонала основание предлагаемой педали имеет упорную колодку, взаимодействующую с предохранительным пальцем, установленным на нижней стороне крышки. На ьерхней стопоне крышки имеется выступ, а на ее боковых сторонах — .продольные пазы, обеспечивающие возможность перемещения крышки относительно основания.
На чертеже изображена предлагаемая электрическая педаль.
Она содержит основание 1 с кнопкой 2 управления и упорной колодкой 8. К основанию при помощи шарнира 4 прикреплена крышка
5, соединенная с возвратной пружиной б.
На нижней стороне крышки установлен предохранительный палец 7, взаимодействующий с упорной колодкой 8. На верхней стороне крышки сделан выступ 8 для управления носком ноги, а на боковых сторонах — продольные пазы.
При нажиме ногой крышка 5 опускается.
Предохранительный палец 7 упирается в колодку 3, которая будет задерживать ход крышки и предотвращать включение кнопки 2 управления. При перемещении крышки вперед
"-a счет пазов палец 7 соскальзывает с колод10 ки, педаль движется до упора в ограничитель хода 9. Кнопка 2 при этом включается. Крышка устанавливается в исходное положение пружиной б при снятии с нее ноги.
Предмет изобретения
Педаль электрическая, содержащая основание с кнопкой управления и шарнирно установленную на нем подпружиненную крышку, отличающаяся тем, что, с целью повышения
2о безопасности обслуживающего персонала, основание имеет опорную колодку, взаимодействующую с предохранительным пальцем, установленным на нижней стороне крышки, на верхней стороне которой имеется выступ, а на
25 ее боковых сторонах — обеспечивающие возможность перемещения крышки относительно основания продольные пазы.
275724
Составитель М. Лиманова
Редактор Н. Вирко Техред А. А. Камышникова Корректоры: E. Ласточкина н В. Петрова
Заказ 2808/13 Тираж 480 Подписное
ЦНИИПИ Комитета по делам изобретений н спкрытий при Совете Министров СССР
Москва, К-35, Раушская паб., д. 4/5
Типотрафия, пр. Сапунова, 2
