Способ шлифования многоступенчатых деталей
Патент 275772
Авторы
- Б. А. Терентьев, М. С. Злотников, П. Д. Красненок, А. М. Пархоц,
- В. В. Кудр шов, В. Ф. мин, П. И. Сопин, Э. В. Бузунов,
Классы МПК
Способ шлифования многоступенчатых деталей
Иллюстрации
Реферат

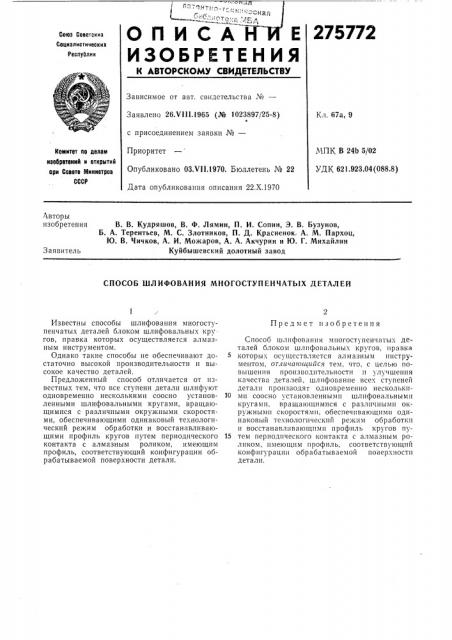

С АН
О П
275772
И
Союз Советских
Социалистических
Республик
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Зависимое от авт. свидетельства №вЂ”
Заявлено 26.VIII,1965 (№ 102389?/25-8) с присоединением заявки №вЂ”
Приоритет
Опубликовано 03.Ч11,1970. Бюллетень ¹ 22
Дата опубликования описания 22.Х.1970
Кл. 67а, 9
МПК В 24b 5/02
УД К 621.923.04 (088.8) Комитет по делам иаобретениЯ и открытиЯ ори Совете Министров
СССР
Авторы изобретения
В. В. Кудряшов, В, Ф. Лямин, П. И. Сонин, Э. В. Бузунов, Ь. А. Терентьев, М. С. Злотников, П. Д. Красненок, А. М. Пархоц, Ю. В. Чичков, А. И. Можаров, А. А. Акчурин и Ю. Г. Михайлин
Куйбышевский долотный завод
Заявитель
СПОСОБ ШЛИФОВАНИЯ МНОГОСТУПЕНЧАТЫХ ДЕТАЛЕИ
Предмет изобретения
Известны способы шлифования многоступенчатых деталей блоком шлифовальных кру гов, правка которых осуществляегся алмазным инструментом.
Однако такие способы не обеспечивают достаточно высокой производительности и высокое качество деталей.
Предложенный способ отличается от известных тем, что все ступени детали шлифуют одновременно несколькими соосно установленными шлифовальными кругами, вращающимися с различными окружными скоростями, обеспечивающими одинаковый технологический режим обработки и восстанавливающими профиль кругов путем периодического контакта с алмазным роликом, имеющим профиль, соответствующий конфигурации обрабатываемой поверхности детали.
Способ шлифования многоступенчаты.; деталей блоком шлифовальных кругов, правка
5 которы: осуществляется алмазным инструментом, отлача о иийся тем, что, с целью повышения производительности и улучшения качества деталей, шлифование всех ступеней детали производят одновременно нескольки10 ми соосно установленными шлифовальнымн кругами, вращающимися с различными окружными скоростями, обеспечиваю цими одинаковый технологический режим обработки и восстанавливающими профиль кругов пу15 тем периодическо-îк.онтак.та с а.лм,азным роликом, имеющим профиль, соответствующий конфигурации обрабатываемой повер ности детали.
