Реферат



% %

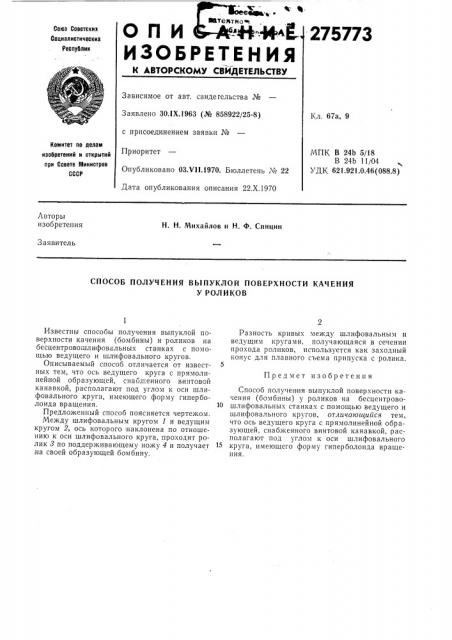

Ютелтио о л и ; м-и е.

ИЗОБРЕТЕН ИЯ

275773

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидегельства №

Заявлено 30.1Х.1963 (№ 858922/25-8) с присоединением заявки №

Приоритет

Опубликовано ОЗ.Ч11.1970. Бюллетень ¹ 22

Дата опубликования описания 22.Х.1970

Кл. 67а, 9

Комитет по делам изобретений и открытий при Совете Министров

СССР

МПК В 24Ь 5/18

В 24b 11/04

УДК 621.921.0.46(088.8) Авторы изобретения

H. Н. Михайлов и Н. Ф. Спицин

3 аявител ь

СПОСОБ ПОЛУЧЕНИЯ ВЫПУКЛОЙ ПОВЕРХНОСТИ КАЧЕНИЯ

У РОЛИКОВ

Предмет изобретения

Известны способы получения выпуклой поверхности качения (бомбины) и роликов на бесцентровошлифовгльных станках с помощью ведущего и шлифовального кругов.

Описываемый способ отличается от известных тем, что ось ведущего круга с прямолинейной образующей, снабженного винтовой канавкой, располагают под углом к оси шлифовального,круга, имеющего форму гиперболоида вращения.

Предложенный способ поясняется чертежом.

Между шлифовальным кругом 1 и ведущим кругом 2, ось которого наклонена по отношению к оси шлифовального круга, проходит ролик 8 по поддерживающему ножу 4 и получает на своей образующей бомбину.

Разность кривых между шлифовальным и ведущим кругами, получающаяся в сечении прохода роликов, используется как заходный конус для плавного съема припуска с ролика.

Способ получения выпуклой поверхности качения (бомбины) у роликов на бесцентрово10 шлифовальных станках с помощью ведущего и шлифовального кругов, отличающийся тем, что ось ведущего круга с прямолинейной ооразующей, снабженного винтовой канавкой, располагают под углом к оси шлифовального круга, имеющего форму гиперболоида вращения.

275773

Составитель Л. Шестова

Редактор Г. К. Гончарова Техред Л. Я. Левина

Корректор Л. Б. Бадылама

3 а ка з 2898 j12 Тираж 480 Подписное

UHNNIIN Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж,-35, Раушскаи наб., д. 4(5

Типография, пр. Сапупова, 2
