Реферат

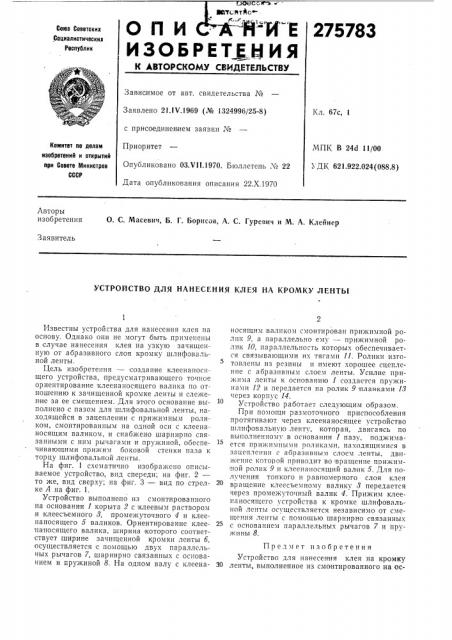

ИОстттйс "

ОП И " И Е

ИЗОБРЕТЕН И Я

275783

Союз Советских

Социалистических

Респтблик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства ¹

Кл. 6тс, 1

Заявлено 21.IV.1969 (¹ 1324996/25-8) с присоединением заявки №

МПК В 24d 11/00

УДК 621.922.024(088.8) Комитет по делам изобретений и открытий при Совете Мииистров

СССР

Приоритет

Опубликовано ОЗ.И!.1970. Бюллетень ¹ 22

Дата опубликования описания 22.Х.1970

Авторы изобретения О. С. Масевич, Б. Г. Борисов, A. С. Гуревич и М. А. Клейнер

Заявитель

УСТРОЙСТВО ДЛЯ НАНЕСЕНИЯ КЛЕЯ HA КРОМКУ ЛЕНТЫ

Известны устройства для нанесения клея ца основу. Однако они не могут быть применены в случае нанесения клея на узкую зачищенную от абразивного слоя кромку шлифовальной ленты. 5

Цель изобретения — создание клеенаносящего устройства, предусматривающего точное ориентирование клеенаносящего валика по отношению к зачищенной кромке ленты и слежение за ее смещением. Для этого основание выполнено с пазом для шлифовальной ленты, находящейся в зацеплении с прижимным роликом, смонтированным на одной оси с клеенаносящим валиком, и снабжено шарнирно связанными с ним рычагами и пружиной, обеспечивающими прижим ооковой стенки паза к торцу шлифовальной ленты.

На фиг. 1 схематично изображено описываемое устройство, вид спереди; на фиг. 2— то же, вид сверху; на фиг. 3 — вид по стрел- 20 ке А на фиг. 1.

Устройство выполнено из смонтированного на основании 1 корыта 2 с клеевым раствором и клеесъемного 8, промежуточного 4 и клеенаносящего Б валиков. Ориентирование клее- 25 папосящего валика, ширина которого соответствует ширине зачищепной кромки ленты 6, осуществляется с помощью двух параллсльных рычагов 7, шарнирно связанных с основанием и пружиной 8. На одном валу с клеена- 30 носящим валиком смонтирован прижимной ролик 9, а параллельно ему — прижимной ролик 10, параллельность которых обеспечивается связь|вающими их тягами 11. Ролики изготовлены из резины и имеют хорошее сцепление с абразивным слоем ленты. Усилие прижима ленты к основанию 1 создается пружинами 12 и передается па ролик 9 планками 18 через корпус 14.

Устройство раоотает следующим образом.

При помощи размоточного приспособления протягивают через клеенаносящее устройство шлифовальную ленту, которая, двигаясь по выполненному в основании 1 пазу, поджимается прижимными роликами, находящимися в зацеплении с аоразивным слоем ленты, движение котовой приводит во вращение ппижпмной ролик 9 и клеенапосящий валик 5. Для получения тонкого и равномерного слоя клея вращение клеесъемному валику 8 передается через промежуточный валик 4. Прижим клеенаносящего устройства к кромке шлифовальной ленты осуществляется независимо от смещения ленты с помощью шарнирно связанных с основанием параллельных рычагов 7 и пружины 8.

Предмет изобретения

Устройство для нанесения клея на кромку ленты, выполненное из смонтированного на ос Р !"

"в 275783

° . ф Рuz. I

Составитель А. Абрамушкина

Редактор Г. К. Гончарова Текред Л. Я. Левина Коррек Гор H. Бронская

Заказ 2898)16 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, К-35, Раушская иаб., д. 4/5

Типогра!рия, пр. Сапунова, 2 новании корыта с клеевым раствором и клеесъемпого, промсжуто IноГО и клсснв!!!Ося1ЦСГО валиков, отлича1ошееся тем, что, с целью повышения точности ориентирования зачище11ной кромки ленты по отношению к клеенапосящсму валику, основание выполнено с пазом для шлифовальпой ленты, накодящейся в зацеплении с прин имным роликом, смонтированным на одной оси с клеенаносящим валиком, и онаби ено шарнирно связанными с ним рычагами и пружиной, ооеспе1ивающими прижим стенки паза к торцу шлифовальной ленты.
