Реферат



Класс 7 5 с, 84 ф> !

Pg 7®

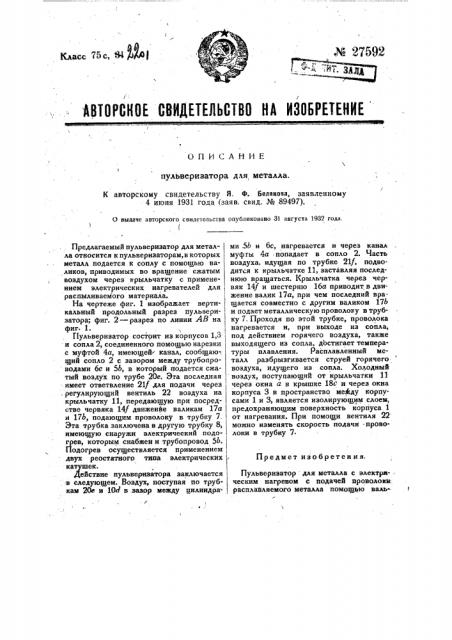

ABTOPGHOE СВИДЕТЕЛЬСТВО HA ИЗОБРЕТЕНИЕ

ОПИСАНИЕ пульверизатора для, металла.

К авторскому свидетельству Я. Ф. Белякова, заявленному

4 июня 1931 года (заяв. свнд. № 89497}.

О выдаче авторского свидетельства опубликовано 31 августа 1932 года.

Предмет изобретения.

Предлагаемый пульверизатор для металла относится к пульверизаторам,в которых металл подается к соплу с помощью валиков, приводимых во вращение сжатым воздухом через врыльчатку с применением алектрических нагревателей для распыливаемого материала.

На чертеже фиг. 1 изображает вертикальный продольный разрез пульверизатора; фиг. 2 — разрез по линии АВ на фиг ° I.

Пульверизатор состоит из корпусов 1,3 и сопла 2, соединенного помощью нарезки с муфтой 4а, имеющей канал, сообщаю щий сопло 2 с зазором между трубопроводами бс и Sb, в который подается сжатый воздух по трубе 20е. Эта последняя имеет ответвление 21/ для подачи через, регулирующий вентиль 22 воздуха на крыльчатку 11, передающую при посредстве червяка 14f движение валикам 17а и 17b, подающим проволоку в трубку 7.

Эта трубка заключена в другую трубку 8, имеЮщую снаружи алектрический подогрев, которым снабжен и трубопровод 5Ь.

Подогрев осуществляется применением двух реостатного типа злектрических катушек.

Действие пульверизатора заключается в следующем. Воздух, поступая по трубкам 20е и Nd в зазор между цилиндрам и 56 и бс, нагревается и через канал муфты 4а попадает в сопло 2. Часть воздуха, идущая по трубке 21f, подводится к крыльчатке 11, заставляя последнюю вращаться. Крыльчатка через червяк 14f и шестерню 16а приводит в движение валик 17а, при чем последний вращается совместно с другим валиком 176 и подает металлическую проволоку в трубку 7. Проходя по этой трубке, проволока нагревается и, при выходе из сопла, под действием горячего воздуха, также выходящего из сопла, достигает температуры плавления. Расплавленный металл разбрызгивается струей горячего воздуха, идущего из сопла. Холодный воздух, поступающий от крыльчатки 11 через окна а в крышке 18с и через окна корпуса 3 в пространство между корпусами 1 и 3, является изолирующим слоем, предохраняющим поверхность корпуса 1 от нагревания. При помощи вентиля 22 можно изменять скорость подачи -проволоки в трубку 7.

Пульверизатор для металла с электрическим нагревом с подачей проволоки. расплавляемого металла помощью валь-цов» приводимых В движение От крыльчатки, вращаемой сжатым воздухом, о ли- l чающийся, применением двух реостатного типа злектрических катушек, одна из которых обнимает трубку 7, по которой подается проволока, другая же — охватЫвающий трубку 7 кольцевой трубопровод

56 для подачи сжатого воздуха.
