Рабочая клеть трубопрокатного стана поперечно-винтовой прокатки

Рабочая клеть трубопрокатного стана поперечно-винтовой прокатки

Иллюстрации

Показать все

Реферат

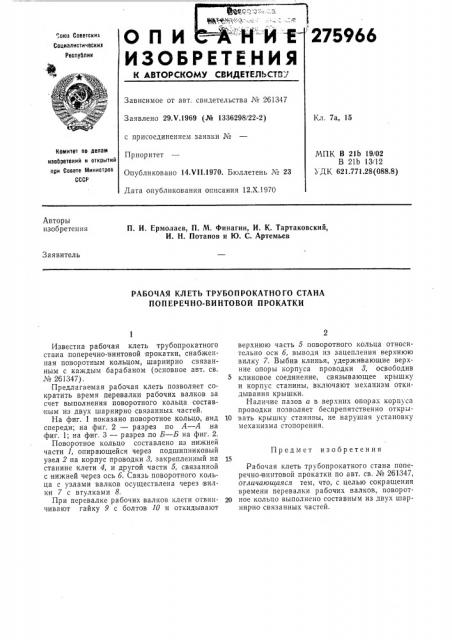

СПИ 275966

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВ.У оюз Советских

Социалистических

Республик

11 )Г/

Зависимое от авт. свидетельства № 261347

Заявлено 29.Ч.1969 (№ 1336298/22-2) с присоединением заявки №

Приоритет

Опубликовано 14.Ч11.1970. Бюллетень ¹ 23

Кл. 7а, 15

Комитет по делам изобретений и открытий при Совете Министров

СССР

МПК В 21Ь 19/02

В 21Ь 13/12

1 ДК 621 771 28(088 8) Дата опубликования описания 12.Х,1970

Авторы изобретения

П. И. Ермолаев, П. М. Финагин, И. К. Тартаковский, И. Н. Потапов и Ю. С. Артемьев

Заявитель

РАБОЧАЯ КЛЕТЬ ТРУБОПРОКАТНОГО СТАНА

ПОП ЕРЕЧ НО-В И НТО ВОЙ ПРОКАТКИ

Предмет изобретения

Известна рабочая клеть трубопрокатного стана поперечно-винтовой прокатки, снабженная поворотным кольцом, шарнирно связанным с каждым барабаном (основное авт. св.

¹ 261347).

Предлагаемая рабочая клеть позволяет сократить время перевалки рабочих валков за счет выполнения поворотного кольца составным из двух шарнирно связанных частей.

На фиг. 1 показано поворотное кольцо, вид спереди; на фиг. 2 — разрез по А — А на ф,иг. 1; на фиг. 3 — разрез .по Б — Б на фиг. 2.

Поворотное кольцо составлено из нижней части 1, опирающейся через подшипниковый узел 2 на корпус проводки 8, закрепленный на станине клети 4, и другой части 5, связанной с нижней через ось б. Связь поворотного кольца с узлами валков осуществлена через вилки 7 с втулками 8.

При перевалке рабочих валков клети отвинчивают гайку 9 с болтов 10 и откидываю верхнюю часть 5 поворотного кольца относительно оси б, выводя из зацепления верхнюю вилку 7. Выбив клинья, удерживающие верхние опоры корпуса проводки 8, освободив клиновое соединение, связывающее крышку и корпус станины, включают механизм откидывания крышки.

Наличие пазов а в верхних опорах корпуса проводки позволяет беспрепятственно откры10 вать крышку станины, не нарушая установку механизма стопорения.

Рабочая клеть трубопрокатного стана поперечно- винтовой прокатки по авт. св. № 261347, отличающаяся тем, что, с целью сокращения времени перевалки рабочих валков, поворот20 ное кольцо выполнено составным из двух шарнирно связанных частей.

275966

b b .) Ц (Фиг 2

Составитель Л. Матурина

Редактор Е. Хорина Техред А. А. Камышникова Корректор Н. А. Митрохина

Заказ 2802,2 Тираж 480 Подпис ое

ЫНИИПИ Комитета по делам изобретений и открытий пои Совете Министров СССР

Москва, Я-35, Раушская наб., д. 4i5

Типография, пр. Сапунова, 2
