Бесстанинная прокатная клеть
Иллюстрации
Реферат
J ! . т, .— н .., т greg Я

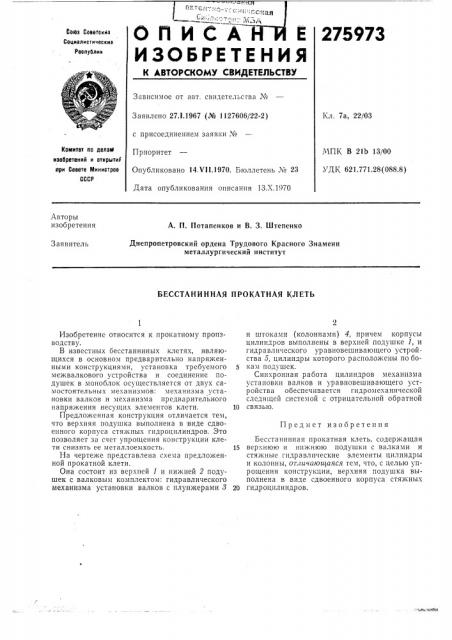

ОПИСА Е
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
275973
Сваз Соеетскиз
Социалистическил
Республик
Зависимое от авт. свидетельсгва №
Заявлено 27.I.1967 (№ 1127606/22-2) с присоединением заявки ¹
Приоритет
Опубликовано 14.VII.1970. Бюллетень ¹ 23
Дата опубликования описания 1ЗЛ.1970
Кл. 7а, 22/03
Комитет ло делам изобретений и открытит ори Соеете Министров
СССР
МПК В 2lb 13/00
УДК 621.771.28(088.8) Авторы изобретения
А. П. Потапенков и В. 3. Штепенко
Днепропетровский ордена Трудового Красного Знамени металлургический институт
Заявитель
БЕССТАНИННАЯ ПРОКАТНАЯ КЛЕТЬ и штоками (колоннамп) 4, причем корпусы цилиндров выполнены в верхней подушке 1, и гидравлического уравновешивающего устройства 5, цилиндры которого расположены по бокам подушек.
Синхронная работа цилиндров механизма установки валков и уравновешивающего устройства обеспечивается гидромеханической следящей системой с отрицательной обратной связью.
Бессташшная прокатная клеть, содержащая
1S верхнюю и нижнюю подушки с валками и стяжные гидравлические элементы цилиндры и колонны, отличающаяся тем, что, с целью упрощения конструкции, верхняя подушка выполнена в виде сдвоенного корпуса стяжных
20 гидр оцилиндрон.
Изобретение относится к прокатному производству.
В известных бесстанинных клетях, являющихся в основном предварительно напряженными конструкциями, установка требуемого межвалкового устройства и соединение подушек в моноблок осуществляется от двух самостоятельных механизмов: механизма установки валков н механизма предварительного напряжения несущих элементов клети.
Предложенная конструкция отличается тем, что верхняя подушка выполнена в виде сдвоенного корпуса стяжных гидроцплиндров. Это позволяет за счет упрощения конструкции клети снизить ее металлоемкость.
На чертеже представлена схема предложенной прокатной клети.
Она состоит из верхней 1 и нижней 2 подушек с валковым комплектом: гидравлического механизма установки валков с плунжерами 8
Предмет изобретения
275973
Составитель М. Блатова
Редактор Т. Зубкова
Текред А. А. Камышникова Корректор Н, А. Митрохина
Типография, пр. Сапунова, 2
Заказ 2803(5 Тираж 480 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, Ж-З5, Раушская наб,, д. 4i5
