Реферат



Класс 81е, 112

Йвторекое евидетепьетво на изобретение

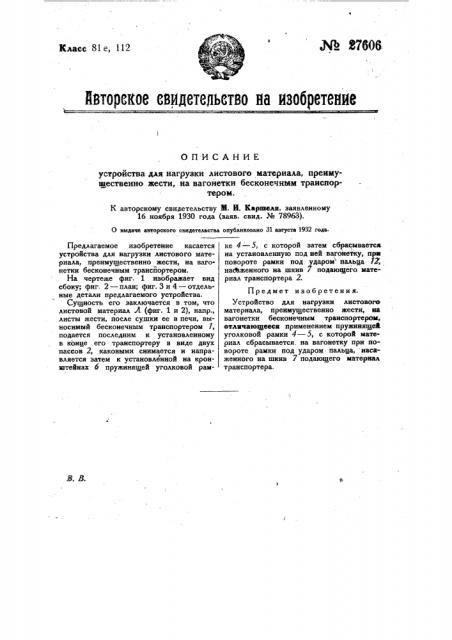

ОПИСАНИЕ устройства для нагрузки листового материала, преимущественно жести, на вагонетки бесконечным транспортером.

К авторскому свидетельству М. И. Каршели, заявленному

16 ноября 1930 года (ваяв..свид. № 78963).

О выдаче авторского свидстслвства опубликовано 31 августа 1932 года.

Предлагаемое изобретение касается устройства для нагрузки листового материала, преимущественно жести, на вагонетки бесконечным трансйортером.

На чертеже фиг. 1 изображает вид сбоку; фиг. 2 — план; фиг.3 и 4 — отдельные детали предлагаемого устройства.

Сущность его заключается в том, что листовой материал Л. (фиг. 1 и 2), напр., листы жести, после сушки ее в печи, выносимый бесконечным транспортером 1, подается последним к установленному в конце его транспортеру в виде двух пассов 2, каковыми снимается и направляется затем к установленной на кронштейнах 6 пружинящей уголковой рамке 4 — 5, с которой затем сбрасываетса на установленную под ней вагонетку, при повороте рамки под ударом пальца 12; насиженного на шкив 7 подающего материал транспортера 2.

Предмет изобретения.

Устройство для нагрузки листового материала, преимущественно жести, иа вагонетки бесконечным транспортером, отличааюшеесн применением пружинящей уголковой рамки 4 — 5, с которой материал сбрасывается, на вагонетку при повороте рамки под ударом пальца, насаженного на шкив 7 подающего материал транспортера.
