Реферат



4Х

Р .f"

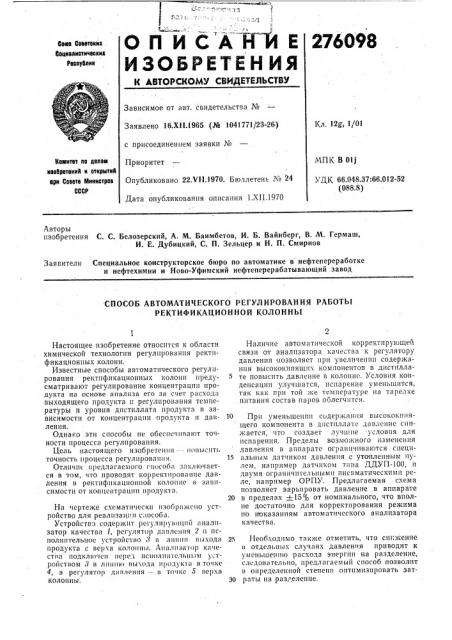

;,(ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

276098

Ве!ва Саввтеккк

Ваплвлиатичвскик

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт, свидетельства ¹

Заявлено 16.XII.1965 (¹ 1041771/23-26) Кл 12@ 1/01 с присоединением заявки №

Приоритет

Кев!итет пе двлат» иаебретеиий и аткрытий при Саветв Миииатрав

СССР

МПК В 011

УДК 66.048.37:66.012-52 (088.8) Опубликовано 22.711,1970. Бюллетень ¹ 24

Дата опубликования описания 1.XII.1970

Авторы изобретения С. С. Белозерский, А. М. Баимбетов, И. Б. Вайнберг, В. М. Гермаш, И. Е. Дубицкий, С. П. Зельцер и Н. П. Смирнов

Заявители Специальное конструкторское бюро по автоматике в нефтепереработке и нефтехимии и Ново-Уфимский нефтеперерабатывающий завод

СПОСОБ АВТОМАТИЧЕСКОГО РЕГУЛИРОВАНИЯ РАБОТЫ

РЕКТИФИКАЦИОННОЙ КОЛОННЬ1

Настоящее изобретение относится к области химической технологии регулирования ректпфикационпых колонн.

Известные способы автоматического регулирования ректпфикационных колонн предусматривают регулирование концентрации продукта на основе анализа его за счет расхода выходящего продукта и регулирования температуры и уровня дпстиллата продукта в зависимости от концентрации продукта и давления.

Однако эти способы не обеспсчпвл(от точности процесса регулирования.

Цель настоящего изобретен11я --- 1говыспть точность процесса регулирования.

OTJIII 1пС ll1)(J(JIB I 3СA1OI O (!!Особа 3:11(J110 IBeTся в том, что проводят корректпровлппе давления в ректнфнкационпой колоние 13 зависимости от концентрации продуктл.

Нл черте>ке схематически IIBot)1);»I<(IIo устрОиСТВО Для ре3J11133111!Il С;IОСОб l.

Устройство содержит регулпрук)щпй анализатор качества 1, регулятор давления 2 и исполнительное устройство, 1 в линии выхода продукта с ве1)к выхода продукта в точке

4, а регулятор давления -- в т(гикс б верка колонны.

Наличие автоматической корректирующей сВязи От анализатора качества регучятору давления позволяет при увеличении содержания высококппящик компонентов в дистпллате повысить давление в колонне. Условия конденсации улучшатся, испарение уменьшится, так кяк прн той же температуре на тарелке питания состав паров облегчится.

10 Прп уменьшении содержа !пя высококш)ящего компонента в дистилляте давление снижается, что создает лучшие условия для испарения. Пределы возможного изменения давления в аппарате ограничиваются специ1) альным датчиком давления с утопленным нулем, например датчиком типа ДДУП-100, и двумя ограничптел! н!>(мп пневматическими рсле, например ОРПУ. Предлагаемая схема позволяет варьировать давление в аппарате

20 в пределах +-15% от номинального, что вполне достаточно для корректирования режима по 1токазаниям автоматического анализатора качества.

2л Необходимо также отметить, что снижение в отдельных случаях давления приводит к уменьшепп)о расхода энерпш на разделение, следовательно, предлагаемый способ позволит в определенной степени оптимизировать зат30 рлты HB раз,;еленпе.

276908

Предмет изобретения

Способ автоматического регулирования работы ректификационной колонны путем изменения концентрации продукта расходом

НОррН0859 Я 56%57/ выходящих веществ, отличающийся тем, что, с целью повышения точности процесса регулирования, проводят корректирование давления в колонне в зависимости от концентрации продукта.
