Реферат

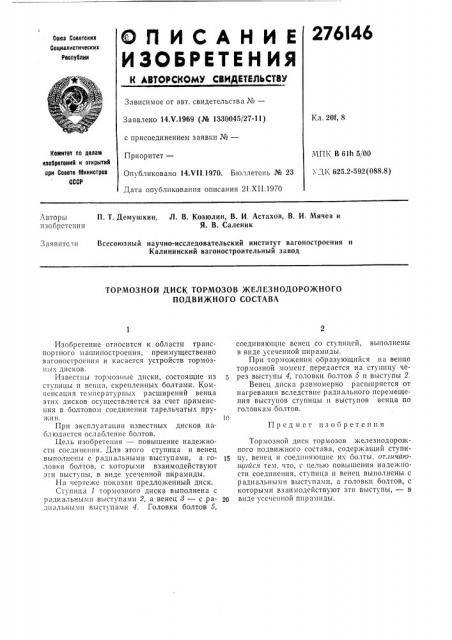

ОП ИСАНИЕ

ИЗОБРЕТЕ Н ИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №вЂ”

Заявлено 14.Ч.1969 (№ 1330045/27-11) с присоединением заявки №вЂ”

Приоритет—

Опубликовано 14.Ч11.1970. Бюллетень № 23

Дата опубликования описания 21.XII.1970

Кл. 20f, 8

Комитет оо делам изобретений и открытиЯ ори Совете Министров

СССР

МПК В 61h 5(00 х Д 1с, 625.2-592 (088.8) Авторы изобретения

П. T. Демушкин, Л. В, Козюлин, В. И. Астахов, В. И Мячев и

Я. В. Саленик

Заявители

Всесоюзный научно-исследовательский институт вагоностроения и

Калининский вагоностроительный завод

ТОРМОЗНОЙ ДИСК ТОРМОЗОВ ЖЕЛЕЗНОДОРОЖНОГО

ПОДВИЖНОГО СОСТАВА

Предмет пзобретенIfë

Изобретение относится к области транспортного машиностроения, преимущественно вагоностроепия и касается устройств тормозных дисков.

Известны тормозные диски, состоящие из ступицы и венца, скрепленных болтами. Компенсация температурных расширениЙ венца этих дисков осуществляется за счет применения в болтовом соединении тарельчатых пру>кин. 10

При эксплуатации известных дисков наблюдается ослабление болтов.

Цель изобретения — повышение надежности соединения. Для этого ступица и венец выполнены с радиальными выступами, а го- 15 ловки болтов, с которыми взаимодействуют эти выступы, в виде усеченной пирамиды.

На чертеже показан предложенный диск.

Ступица 1 тормозного диска выполнена с радиальными выступами 2, а венец 8 — с ра- 20 диальными выступами 4. Головки болтов 5, соединяющие венец со ступицей, выполнены в виде усеченной пирамиды.

При торможении образующийся на венце тормозной момент передается на ступицу через выступы 4, головки болтов 5 и выступы 2.

Венец диска равномерно расширяется от нагревания вследствие радиального перемещения выступов ступицы It выступов венца по головкам болтов.

Тормозной диск тормозов железнодорожного подвижного состава, содержащий ступицу, венец и соединяющие их болты, отшчаюитайся тем. что, с целью повышения надежности соединения, ступица и венец выполнены с радиальными выступами, а головки болтов, с которыми взаимодеиствуют эти выступы, — в виде усеченной пирамиды.

276146
