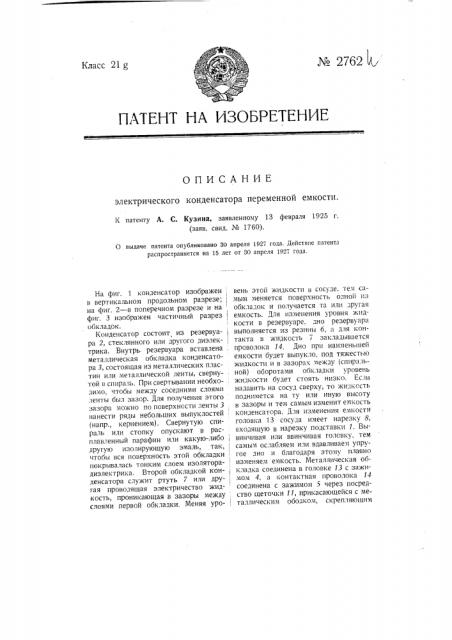

Класс 21 g г)АТЕНТ HA ИЗОБРЕТЕНИЕ

ОПИСАНИЕ электрического конденсатора переменной емкости.

К патенту А. С. Кузина, заявленному 13 февраля 1925 г. (ваяв, свид. М 1760).

0 выдаче патента опублнновано ЗО апреля 1927 года. Действие патента распространяется на 15 лет от BO апреля 1927 года.

На фиг. 1 конденсатор изображен в вертикальном продольном разрезе; на фиг. 2 — в поперечном разрезе и на фиг. 3 изображен частичный разрез обкладок.
