Приработочное масло
Иллюстрации
Реферат

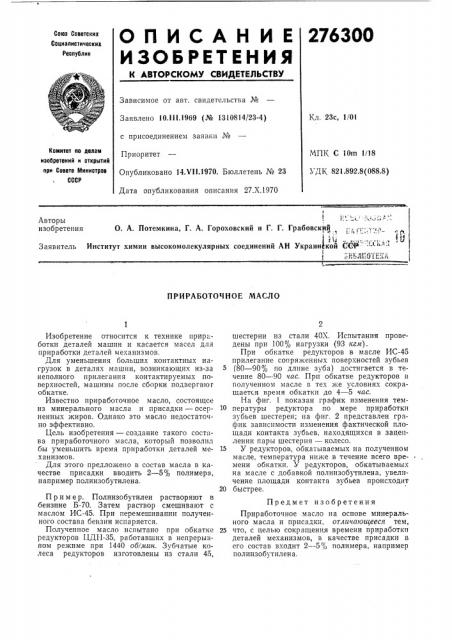

О Л И С А Н И Е 276300
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства №
Кл. 23с, 1/01
Заявлено 10.111,1969 (№ 1310814/23-4} с присоединением заявки №
Комитет по делам изобретений и открытий при Совете Министров
СССР
МПК С 10m I/18
УДК 821.892.8(088.8}
Приоритет
Опубликовано 14.V11.1970. Бюллетень № 23
Дата опубликования описания 27.Х.1970 (О. А. Потемкина, Г, А. Гороховский и Г. Г. Грабовский 1
Институт химии высокомолекулярных соединений АН Украин(кой!
Авторы изобретения
Заявитель
:-пБЛ1 ШЕ- й
ПРИРАБОТОЧНОЕ МАСЛО
Изобретение относится к технике приработки деталей машин и касается масел для приработки деталей механизмов.
Для уменьшения больших контактных нагрузок в деталях машин, возникающих из-за неполного прилегания контактируемых поверхностей, машины после сборки подвергаюг обкатке.
Известно приработочное масло, состоящсе из минерального масла и присадки — осерненных жиров. Однако это масло недостаточно эффективно.
Цель изобретения — создание такого состава приработочного масла, который позволил бы уменьшить время приработки деталей механизмов.
Для этого предложено в состав масла в качестве присадки вводить 2 — 5% полимера, например полиизобутилена.
Пример. Полиизобутилен растворяют в бензине Б-70. Затем раствор смешивают с маслом ИС-45. При перемешивании полученного состава бензин испаряется.
Полученное масло испытано при обкатке редукторов ЦДН-35, работавших в непрерывном режиме при 1440 об/чин. Зубчатые колеса редукторов изготовлены из стали 45, шестерни из стали 40Х. Испытания проведены при 100,/о нагрузки (93 кгя).
При обкатке редукторов в масле ИС-45 прилегание сопряженных поверхностей зубьев
5 (80 — 90% по длине зуба) достигается в течение 80 — 90 час. Прп обкатке редукторов в полученном масле в тех же условиях сокращается время обкатки до 4 5 час.
На фиг. 1 показан график изменения тем10 пературы редуктора по мере приработки зубьев шестерен; на фиг. 2 представлен график зависимости изменения фактической площади контакта зубьев, находящихся в зацеплении пары шестерня — колесо.
15 У редукторов, обкатываемых на полученном масле, температура ниже в течение всего времени обкатки. У редукторов, обкатываемых на масле с добавкой полиизобутилена, увеличение площади контакта зубьев происходит
20 быстрее.
Предмет изобретения
Приработочное масло на основе минерального масла и присадки, отличающееся тем, 25 что, с целью сокращения времени приработки деталей механизмов, в качестве присадки в его состав входит 2 — 5% полимера, например полиизобутилена.
2)6300
У 12
- Фиг. l
20, V0C / кантакта
15н 30м 1ч.50н Мч20н 5ч.20н 10ч ЗОн 22v 07е, час
Фиг. 2
Составитель Л. Иванова
Редактор Л. Г. Герасимова Техред Л. Я. Левина Корректор А. П. Васильева
Типография, пр. Сапунова, 2
Заказ 3024/4 Тираж 480 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, Ж-35, Раушская наб., д, 4/5
