Кристаллизатор установки непрерывной разливки металла

Кристаллизатор установки непрерывной разливки металла

Иллюстрации

Показать все

Реферат



2%334

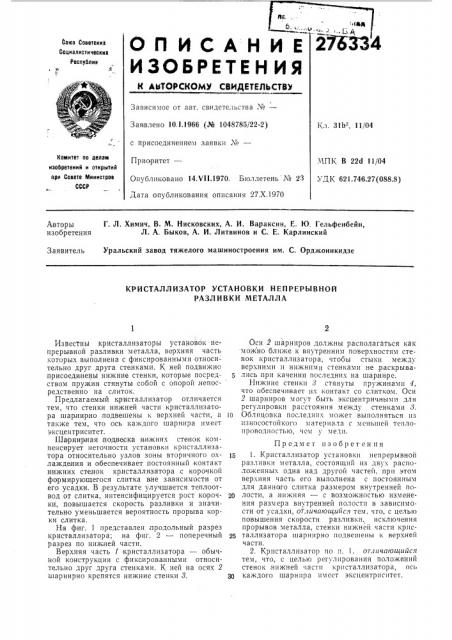

ОП ИСАНИ Е

ИЗОБРЕТЕ Н ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскин

Социалистические

Республик

Ю л

Зависимое от авт. свидетельства №вЂ”

Заявлено 10.1,1966 (№ 1048785/22-2) с присоединением заявки ¹â€”

Приоритет—

Опубликовано 14.VII.1970. Бюллетень ¹ 23

Дата опубликования описания 27.Х.1970

Кл. 31Ь-, 11/04

Комитет по делам изобретений и откритий при Совете Министров

СССР

МПК В 22d 11/04

УДК 621.746.27(088.8) Авторы Г. Л. Химич, В. М. Нисковских, А. И. Вараксин, Е. Ю. Гельфенбейн, изобретения Л. А. Быков, А. И. Литвинов и С. Е. Карлинский

Заявитель Уральский завод тяжелого машиностроения им. С. Орджоникидзе

КРИСТАЛЛИЗАТОР УСТАНОВКИ НЕПРЕРЫВНОЙ

РАЗЛИВКИ МЕТАЛЛА

Известны кристаллизаторы установок -непрерывной разливки металла, верхняя часть которых выполнена с фиксированными относительно друг друга стенками. К ней подвижно ,присоединены нижние стенки, которые посредством пружин стянуты собой с опорой,непосредственно на слиток.

Предлагаемый кристаллизатор отличается тем, что стенки нижней части кристаллизатора шарнирно подвешены к верхней части, а также тем, что ось каждого шарнира имеет эксцентриситет.

Шарнирная подвеска нижних стенок компенсирует неточности установки кристаллизатора относительно узлов зоны вторичного охлаждения и обеспечивает постоянный контакт нижних стенок кристаллизатора с корочкой формирующегося слитка вне зависимости от

его усадки. В,результате улучшается теплоотвод от слитка, интенсифицируется рост корочки, повышается скорость разливки и значительно уменьшается вероятность прорыва корки слитка.

На фиг. 1 представлен, продольный разрез кристаллизатора; на фиг. 2 — поперечный разрез по нижней части.

Верхняя часть / кристаллизатора — обычной конструкции с фиксированными относительно друг друга стенками. К ней на осях 2 шарнирно крепятся нижние стенки 8.

Оси 2 шарниров должны располагаться как можно ближе к внутренним поверхностям стенок кристаллизатора, чтобы стыки между верхними и нижними стенками не,раскрывались при качении последних на шарнире.

Нижние стенки 8 стянуты пружинами 4, что обеспечивает их контакт со слитком. Оси

2 шарниров могут быть эксцентричными для регулировки расстояния между стенками 3.

Ip Облицовка последних может выполняться из пзносостойкого материала с меньшей теплопроводностью, чем у меди.

Предмет изобретения

15 1. Кристаллизатор установки непрерывной разливки металла, состоящий из двух расположенных одна над другой частеи, при этом верхняя часть его выполнена с постоянным для данного слитка размером внутренней по20 лости, а нижняя — с возможностью изменения размера внутренней полости в зависимости от усадки, отличающийся тем, что, с целью повышения скорости разливки, исключения прорывов металла, стенки нижнен части кристаллизатора шарнирно подвешены и верхней части.

2. Крпсталлизатор Ilo и. 1, отличающийся тем, что, с целью регулирования положений стенок, нижней асти крпсталлизатора, ось

ЗС каждого шарнира им ест эксцентр и с итет.
