276344

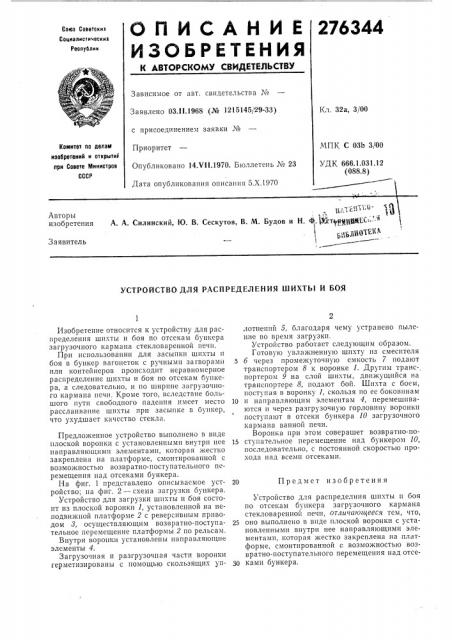

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ооВ$ Советский
Социалистических
Ресоублик
Зависимое от авт. свидетельства ¹
Заявлено 03.11.1968 (№ 1215145 29-33) Кл. 32а, 3/00 с присоединением заявки №
Приоритет
Комитет ло делай изобретений и открытиФ ори Совете Министров
СССР
ЧПК С 03b 3/00
УДК 666.1.031.12 (088.8) Опубликовано 14.Ч11.1970. Бюллетень ¹ 23
Дата опубликования описания 5.Х.1970 л
n.,- :,-6Т1:0А. А. Силинский, Ю. В. Сескутои, В. М. Булок и Н. .1УхтййййВВБС 1, 11110ТЕКА
Авторы изобретения
Заявитель
УСТРОЙСТВО ДЛЯ РАСПРЕДЕЛЕНИЯ ШИХТЫ И БОЯ
Изобретение относится к устройству для распределения шихты и боя по отсекам бункера загрузочного кармана стекловаренной печи.
При использовании для засыпки шихты и боя в бункер вагонеток с ручными загворамп или контейнеров происходит неравномерное распределение шихты и боя по отсекам бункера, а следовательно, и по ширине загрузочного кармана печи. Кроме того, вследствие большого пути свободного падения имеет место расслаивание шихты при засыпке в бункер, что ухудшает качество стекла.
Предложенное устройство выполнено в виде плоской воронки с установленными внутри нее направляющими элементами, которая жестко закреплена на платформе, смонтированной с возможностью возвратно-поступательного перемещения над отсеками бункера.
На фиг. 1 представлено описываемое устройство; на фиг. 2 — схема загрузки бункера.
Устройство для загрузки шпхты и боя состоит из плоской воронки 1, установленной на неподвижной платформе 2 с реверсивным приводом 8, осуществляющим возвратно-поступательное перемещение платформы 2 по рельсам.
Внутри воронки установлены направляющие элементы 4.
Загрузочная и разгрузочная части воронки герметизированы с помощью скользящих уплотнепий 5, благодаря чему устранено пыление во время загрузки.
Устройство работает следующим образом.
Готовую увлажненную шпхту пз смесителя
5 б через промежуточную емкость 7 подают транспортером 8 к воронке 1. Другим транспортером 9 на слой шихты, движущийся на транспортере 8, подают бой. Шихта с боем, поступая в воронку 1, скользя по ее боковинам
10 и направляющим элементам 4, перемешиваются и через разгрузочную горловину воронки поступают в отсеки бункера 10 загрузочного кармана ванной печи.
Воронка при этом соверашет возвратно-по15 ступательное перемешенне над бункером 10, последовательно, с постоянной скоростью прохода над всеми отсеками.
20 Предмет изобретения
Устройство для распределння шпхты и боя по отсекам бункера загрузочного кармана стекловаренной печи, отлича ощееся тем, что, 25 оно выполнено в виде плоской воронки с установленными внутри нее направляющими элементами, которая жестко закреплена на платформе, смонтированной с возможностью возвратно-поступательного перемещения над отсе30 ками бункера.
