Патент ссср 276348
Иллюстрации
Реферат

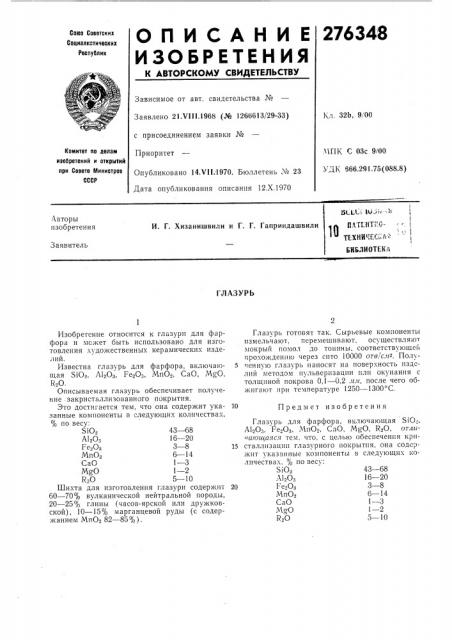

276348
ОПИСАНИ Е
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства №
Заявлено 21.Ч!1 1968 (№ 1266613/29-33) 1 л. 32b, 9!00 с присоединением заявки №
Комитет оо делам изобретений н открытий ори Совете Министров
СССР
ЧГ11 С 03с 9100
УД1(666.291.75(088.8) Приоритет
Опубликовано 14.Ч11.1970. Бюллетень ¹ 23
Дата опубликования описания 12.Х.1970
5т,т .т,, 1 я; с. ) !
1 ПЛТЕИТ1М-!
ТЕХНИ"".ЕС" "
БИБЛИОТЕК/l
Авторы изобретения
И. Г. Хизанишвили и Г. Г. Гаприндашвили
Заявитель
ГЛАЗУРЬ
Глазурь готовят так. Сырьевые компоненты измельчают, перемешивают, осуществляют мокрый помол до тонины, соответствующей прохождению через сито 10000 отв, с.я- . Полу.енную глазурь наносят на поверхность изделий методом пульверизации илн окунания с толщиной покрова 0,1 — 0,2 дьн, после чего обжигают при температуре 1250 — 1300 С.
Глазурь для фарфора, включающая SiÎ, А1 0з, Fe.01, Мп02, СаО, MgO, R О, отли«аюи1аяся тем, что, с целью обеспечения кристаллизации глазурного покрытия, она сод ржит указанные компоненты в следующих количествах, % по весу:
Si0 43 — 68
А)воз 16 — 20
1- езОз 3 — 8
МпОз б — 14
СаО 1 — 3
МСО 1 — 2
К,О 5 — 10
Изобретение относится к глазури для фарфора и мсжет быть использовано для изготовления ы дожественных керамических изделий.
Известна глазурь для фарфора, включаю- 5 щая Ь10з, А120>, Fe203, МпО... Сa0, M@0, R O.
Описываемая глазурь обеспечивает получение закристаллизованного покрытия.
Это достигается тем, что она содержит ука- 10 занные компоненты в следующих количествах, % по весу:
SiO 43 — 68
А120з 1б — 20
Fe,0з 3 — 8 15
МпОз 6 — 14
СаО 1 — 3
MgO 1 — 2
R 0 5 — 10
Шихта для изготовления глазури содержит 20
60 — 70% вулканической нейтральной породы, 20 — 25% глины {часов-ярской илп дружковской), 10 — 15% марганцевой руды (с содержанием Мп02 82 — 85о(>).
Предмет изобретения
