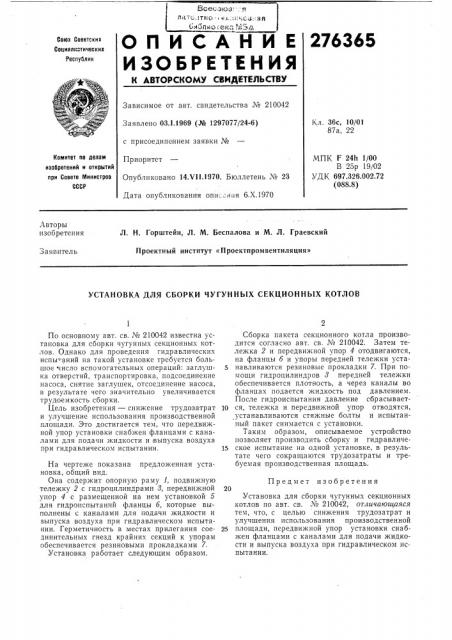

О П И С А Н И Е 276365

ИЗОЬРИтЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Секта Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹ 210042

Кл. 36с, 10/01

87а, 22

Заявлено 03.1.1969 (№ 1297077/24-6) с присоединением заявки №

Комитет по делам изобретений и открытий при Совете Министров

СССР

МПК F 2411 1/00

В 25р 19/02

УДК 697.326.002.72 (088.8) Приоритет

Опубликовано 14.V11.1970. Бюллетень ¹ 23

Дата опубликования опис sion 6.Х.1970

Авторы изобретения

Л. Н. Горштейн, Л. М. Беспалова и М. Л. Граевский

Проектный институт «Ïроектпромвентиляция»

Заявитель

УСТАНОВКА ДЛЯ СБОРКИ ЧУГУННЫХ СЕКЦИОННЫХ КОТЛОВ

По основному авт. св. № 210042 известна установка для сборки чугунных секционных котлов. Однако для проведения гидравлических испытаний на такой установке требуется большое число вспомогательных операций: заглушка отверстий, транспортировка, подсоединение насоса, снятие заглушек, отсоединение насоса, в результате чего значительно увеличивается трудоемкость сборки.

Цель изобретения — снижение трудозатрат и улучшение использования производственной площади. Это достигается тем, что передвижной упор установки снабжен фланцами с каналами для подачи жидкости и выпуска воздуха при гидравлическом испытании.

На чертеже показана предложенная уста. новка, общий вид.

Она содержит опорную раму 1, подвижную тележку 2 с гидроцилиндрами 3, передвижной упор 4 с размещенной на нем установкой 5 для гидропспытаний фланцы б, которые выполнены с каналами для подачи жидкости и выпуска воздуха при гидравлическом испытании. Герметичность в местах прилегания соединительных гнезд крайних секций к упорам обеспечивается резиновыми прокладками 7.

Установка работает следующим образом.

Сборка пакета секционного котла производится согчасно авт. св. № 210042. Затем тележка 2 и передвижной упор 4 отодвигаются, на фланцы б и упоры передней тележки устанавливаются резиновые прокладки 7. При помощи гидроцилиндров 8 передней тележки обеспечивается плотность, а через каналы во фланцах подается жидкость под давлением.

После гидроиспытания давление сбрасывает10 ся, тележка и передвижной упор отводятся, устанавливаются стяжные болты и испытанный пакет снимается с установки.

Таким образом, описываемое устройство позволяет производить сборку и гидравличе15 ское испытание на одной установке, в результате чего сокращаются трудозатраты и требуемая производственная площадь.

Предмет изобретения

Установка для сборки чугунных секционных котлов по авт. св. ¹ 210042, отличающаяся тем, что, с целью снижения трудозатрат и улучшения использования производственной

25 площади, передвижной упор установки снабжен фланцами с каналами для подачи жидкости и выпуска воздуха при гидравлическом испытании.
