Металлокерамический твердый сплав
Патент 276421
Классы МПК
Металлокерамический твердый сплав
Иллюстрации
Реферат
276421

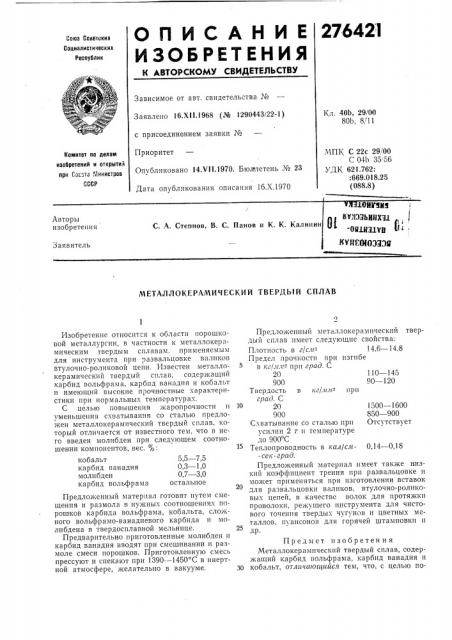

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства №
Кч. 40Ь 29/00
80Ь, 8 11
Заявлено 16.Х11.1968 (¹ 1290443i22-1) МПК С 22с 29/00
С 04h 35.56
УДК 621 762-
:669.018.25 (088.8) Комитет по делам изобретений и открытий при Сос".-та Министров
СССР
Опубликовано 14.Ч11.1970. Бюллетень ¹ 23
Дата опубликования описания 16.Х.1970
Авторы изобретения
С. A. Степнов, В. С.
Заявитель
МЕТАЛЛОКЕРА ЧИЧЕСКИЙ ТВЕРДЬ! Й СПЛАВ
1500 †16
850 †9
Отсх.тствует с присоединением заявки №
Приоритет
Изобретение относится к области порошковой металлургии, в частности к металлокерамическим твердым сплавам. применяемым для инструмента при развальцовке валиков втулочно-роликовой цепи. Известен металло- 5 керамический твердый сплав, содержащий карбид вольфрама, карбид ванадия и кобальт и имеющий высокие прочностные характеристики при нормальных температурах.
С целью повышения жаропрочности и 10 уменьшения схватывания со сталью предложен металлокерамический твердый сплав, который отличается от известного тем, что в него введен молибден при следующем соотношении компонентов, вес. Я>.. 15 кобальт 5,5 — 7,5 карбид ванадия 0,3 — 1,0 молибден 0,7 — 3,0 карбид вольфрама остальное
Предложенный материал готовят путем смещения и размола в нужных соотношениях порошков карбида вольфрама, кобальта, сложного вольфрамо-ванадиевого карбида и молибдена в твердосплавной мельнице. 25
Предварительно приготовленные молибден и карбид ванадия вводят при смешивании и размоле смеси порошков. Приготовленную смесь прессуют и спекают при 1390 — 1450 С в инертной атмосфере, желательно в вакууме. 30
Предложенный металлокерампческпй твердый сплав имеет следующие свойства:
Плотность в г/сл- 14,6 — 14,8
Предел прочности прп изгибе в кг/лл- прп град. С
20 110 †1
900 90 — 120
Твердость в кг/ ил - прп град. С
Схватывание со сталью прп усилии 2 т и температуре до 900 С
Теплопроводность в кал/с,п. 0,14 — 0,18
- сек. град.
Предложенный материал имеет также низкий коэффициент трения прп развальцовке и может применяться при изготовлении вставок для развальцовки валиков, втулочно-роликовых цепей, в качестве волок для протяжки проволоки, режущего инструмента для чистового точения твердых чугунов и цветных металлов, пуансонов для горячей штамповки н др.
Предмет изобретен и я
Металлокерамический твердый сплав, содержащий карбид вольфрама, карбид ванадия и кобальт, отличающийся тем, что, с целью по276421
Состаиитспи Л. Волынская
Коррскгор Т. А. Уманец
Редактор Е, Хорнна
Заказ 28751 4 Тираж 480 Подписное
ЦНИИПИ Комитета ио дедам изобретений н открытий прп Сонете Министров СССР
Москва, )К-35, Рауи1скан иаб., и. 4,5
Типография, ир. Сапунова, вышения жаропрочности и уменьшения схватывания со сталью, в него введен молибден при следующем соотношении компонентов, вес. %: кобальт
К!1 Р 01IД В 11 11 ЕIД11II молибден карбид вольфрама о,о — 7,0
o,ç — i,o о.- — з,о остальное
