Антифрикционный металлокерал\ическийматериал

Антифрикционный металлокерал\ическийматериал

Иллюстрации

Показать все

Реферат

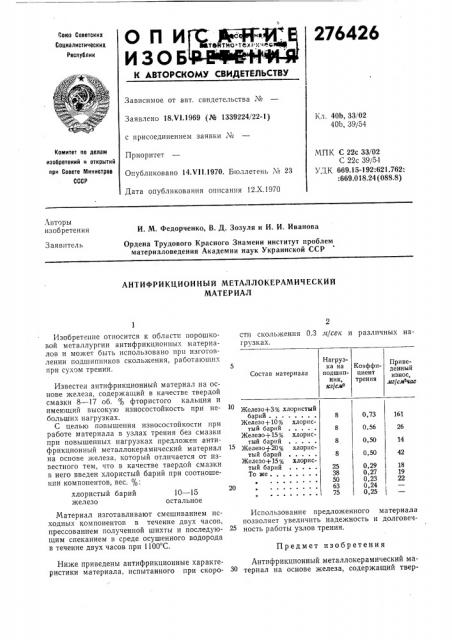

276426

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства ¹

Заявлено 18.Ч1.1969 (№ 1339224/22-1) Кл. 40Ь, ЗЗ/02

40Ь, 39/54 с присоединением заявки ¹

Комитет по делам изобретений н открытий при Совете Министров

СССР

Приоритет

Опубликовано 14.Ч11.1970. Бюллетень ¹ 23

Дата опубликования описания 12.Х.1970

МПК С 22с ЗЗ/02

С 22с 39/54

У К 669 15-192 621 762

:669.018,24 (088.8) Авторы изобретения

И. М. Федорченко, В. Д. Зозуля и И. И. Иванова

Ордена Трудового Красного Знамени институт проблем материаловедения Академии наук Украинской ССР

Заявитель

АНТИФРИКЦИОННЫЙ МЕТАЛЛОКЕРАМИЧЕСКИЙ

МАТЕРИАЛ сти скольжения 0,3,тт/сек и различных нагрузках.

Изобретение относится к области порошковой металлургии антифрикционных материалов и может быть использовано прп изготовлении подшипников скольжения, работающих при сухом трении.

Нагрузка на подшипник, кг/смэ

Приведенный износ, мг/см час

Коэффициент трения

Состав материала

161

0,73

0,56

14

0,50

0,50

18

19

0,29

0,27

0,23

0,24

0,25

38

63

20

10 — 15 остальное

Материал изготавливают смешиванием исходных компонентог, в течение двух часов, прессованием полученной шихты и последующим спеканием в среде осушенного водорода в течение двух часов при 1100 С.

Использование предложенного материала позволяет увеличить надежность и долговечность работы узлов трения.

Предмет изобретения

Ниже приведены антифрикционные харакге- Антифрикционный металлокерамический маристики материала, испытанного при скоро- 30 териал на основе железа, содержащий тверИзвестен антифрикционный материал на основе железа, содержащий в качестве твердой смазки 8 — 17 об. % фтористого кальция и имеюший высокую износостойкость при небольших нагрузках.

С целью повышения износостойкости при работе материала в узлах трения без смазки при повышенных нагрузках предложен антифрикционный металлокерамический материал на основе железа, который отличается от известного тем, что в качестве твердой смазки в него введен хлористый барий при соотношении компонентов, вес. %: хлористый барий железо

Железо+3 6 хлористый барий, Железо+10% хлористый барий

Железо+15% хлористый барий

Железоф20О6 хлористый барий

Железо+15 хлористый барий

То же........

276426

Редактор Т. И. Зубкова

Состава! слв 3. Завманова

Корректоры: Jl. Корого!! и А. Абрамова

Заказ 2876, 1 1 ир«!!и 4ВО Подиисиое

ЦНИИПИ Ком !!ета i!!n дсе!ам! и.!«! !рсг,i !!é i! о!! ры!ий ири Совете Мииист1>ов, СССР

Моск!и!, Ж-З5, !,!ушска!! Il lo., д. «1 б

ТииОГр«афия, Ilp. («!II Ilol!«1, 2 дую смазку, отличающийся тем, что, с цел!.!о повышения изиосостойкости ирп работе- мате-. риала в узлах трения без смазки ири повышенных нагрузках, в качестве твердой смазки.ь. 1тего введен хлористый барий при следуюО! щем соотношении компонентов, вес. хлористый барий 10 — 15 железо остальное
