Реферат

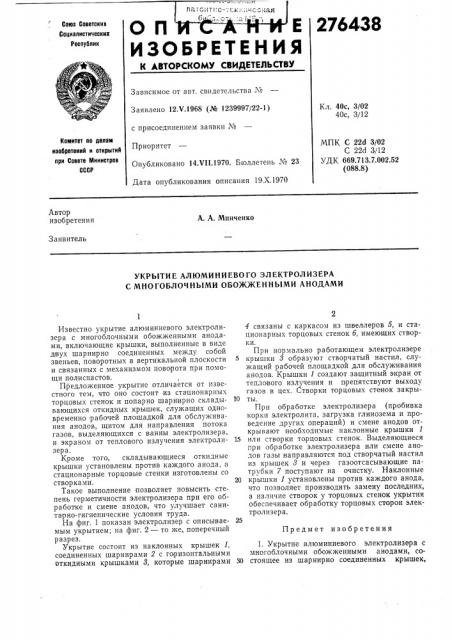

ОПМ Е

ИЗОБРЕТЕНИЯ

Сома Советских

Социалистических

Республик

276438

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства ¹

Кл. 40с, 3/02

40с, 3/12

Заявлено 12,V.1968 (№ 1239997/22-1) с присоединением заявки №

Приоритет

Опубликовано 14Х11.1970. Бюллетень № 23

Дата опубликования описания 19.Х.1970

Комитет по делам иаобретениЯ и открытиЯ при Совете Министров

СССР

МПК С 22d 3/02

С 22с1 3/12

УДК 669.713.7.002.52 (088.8) Автор изобретения

А. А. Минченко

Заявитель

УКРЫТИЕ АЛЮМИНИЕВОГО ЗЛЕКТРОЛИЗЕРА

С МНОГОБЛОЧНЫМИ ОБОЖЖЕННЫМИ АНОДАМИ

4 связаны с каркасом из швеллеров 5, и стационарных торцовых стенок 6, имеющих створки.

При нормально работающем электролизере крышки 8 образуют створчатый настил, служащий рабочей площадкой для обслуживания анодов. Крышки 1 создают защитный экран от теплового излучения и препятствуют выходу газов в цех. Створки торцовых стенок закры10 ты.

При обработке электролизера (пробивка корки электролита, загрузка глинозема и проведение других операций) и смене анодов открывают необходимые наклонные крышки 1

15 или створки торцовых стенок. Выделяющиеся при обработке электролизера или смене анодов газы направляются под створчатый настил из крышек 8 и через газоотсасывающие патрубки 7 поступают на очистку. Наклонные

20 крышки 1 установлены против каждого анода, что позволяет производить замену последних, а наличие створок у торцовых стенок укрытия обеспечивает обработку торцовых сторон электролизера.

1. Укрытие алюминиевого электролизера с многоблочными обожженными анодами, со30 стоящее из шарнирно соединенных крышек, Известно укрытие алюминиевого электролизера с многоблочными обожженными анодами, включающие крышки, выполненные в виде двух шарнирно соединенных между собой звеньев, поворотных,в вертикальной плоскости и связанных с механизмом поворота при помощи полиспастов.

Предложенное укрытие отличается от известного тем, что оно состоит из стационарных торцовых стенок и попарно шарнирно складывающихся откидных крышек, служащих одновременно рабочей площадкой для обслуживания анодов, щитом для направления потока газов, выделяющихся с ванны электролизера, и экраном от теплового излучения электролизера.

Кроме того, складывающиеся откидные крышки установлены против каждого анода, а стационарные торцовые стенки изготовлены со створками.

Такое выполнение позволяет повысить степень герметичности электролизера при его обработке и смене анодов, что улучшает санитарно-гигиенические условия труда.

На фиг. 1 показан электролизер с описываемым укрытием; на фиг. 2 — то же, поперечный разрез.

Укрытие состоит из наклонных крышек 1, соединенных шарнирами 2 с горизонтальными откидными крышками 8, которые шарнирами

Предмет изобретения

276438

Составитель Г. Григоренко

Редактор Н. Л. Корченко Тсхред 3. H. Тараненко

Корректор О. Зайцева

Заказ 2905)3 Тираж 480 Подписное

ЦНИИПИ Комитета по делам пзооретсний и откргятпй нрп Совете Министров СССР

Москва, )К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 отличаюи1ееся тем, что, с целью повышения степени герметичности электролизера прп его обработке и смене анодов, оно состоит из стационарных торцовых стенок и попарно шарнирно складывающихся откидных крышек, служащих одновременно рабочей площадкой ,для обслуживания анодов, щитом для направления потока газов, выделяющихся с ванны электролизсра, и экраном от теплового излучения Э 1CKTpOJIH30pd.

2. Укрытие по п. 1, отличающееся тем, что складывающиеся откидные крышки установлены против каждого анода.

3. Укрытие по п. 1, отличающееся тем, что стационарные торцовые степки выполнены со створками.
