Реферат



Класс 21с, 13 ч

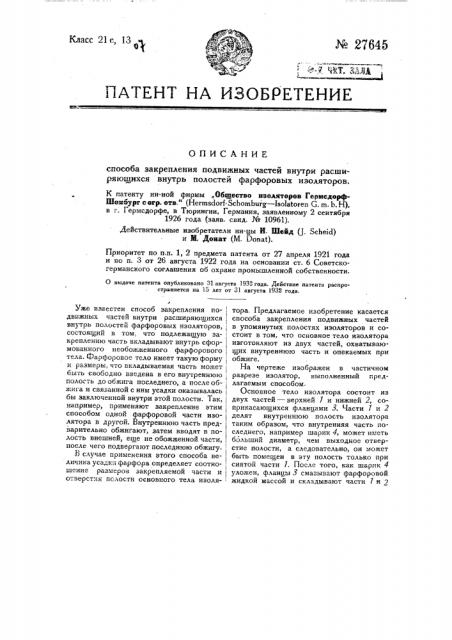

ПАТЕНТ НА ИЗОБРЕТЕНИЕ

ОПИСАНИЕ способа закрепления подвижных частей внутри расширяющихся внутрь полостей фарфоровых изоляторов.

К патенту ин-ной фирмы „Общество изоляторов Гермсдорф3Иомбург е огр. отв." (Hermsdorf-Schomburg — Isolatoren G. m. Ь. Щ в r. Гермсдорфе, в Тюрингии, Германия, заявленному 2 сентября

1926 года {заяв. свид. № 10961).

Действительные изобретатели ин-цы И. Пдейд (J. Scheid) и М. Донат (M. Donat).

Приоритет по п.п. 1, 2 предмета патента от 27 апреля 1921 года и но п. 3 от 26 августа 1922 года на основании ст. б Советскогерманского соглашения об охране промышленной собственности.

О выдаче патента опубликовано 31 августа 1932 года, Действие патента распространяется на 15 лет от 31 августа 1932 года.

Уже известен способ закрепления по- тора. Предлагаемое изобретение касается движных частей внутри расширяющихся способа закрепления подвижных частей ! внутрь полостей фарфоровь>х изоляторов, в упомянутых полостях изоляторов и сосостоящий в том, что подлежащую за- i сeтTоoиHт T в B т оoмM, что основное тело изолятора креплению часть вкладывают внутрь сфор- изготовляют из двух частей, охватываюмованного необожженного фарфорового щих внутреннюю часть и опекаемых при тела. Фарфоровое тело имеет такую форму обжиге. ! и размеры, что вкладываемая часть может На чертеже изображен в частичном ! быть свободно введена в его внутреннюю разрезе изолятор, выполненный предполость до обжига последнего, а послеоб- лагаемым способом. ! жига и связанной с ним усадки оказывалась Основное тело изолятора состоит из бы заключенной внутри этой полости. Так, I двух частей — верхней 1 и нижней 2, сонапример, применяют закрепление этим прикасающихся фланцами 3. Части 1 и 2 способом одной фарфоровой части изо- j делят внутреннюю полость изолятора лятора в другой. Внутреннюю часть пред- таким образом, что внутренняя часть поварительно обжигают, затем вводят в по- следнего, например шарик 4, может иметь лость внешней, еще не обожженной части,, больший диаметр, чем выходное отверпосле чего подвергают последнюю обжигу. стие полости, а следовательно, он может

В случае применения этого способа ве- быть помещен в эту полость только при личина усадки фарфора определяет соотно- 1 снятой части 1. После того, как шарик 4 шение размеров закрепляемой части и уложен, фланцы 3 смазывают фарфоровой отверстия пслости основного тела изоля- жидкой массой и складывают части 1 и 2 и подвергают изолятор обжигу. При обжиге эти части спекаются и шарик 4 оказывается заключенным внутри изолятора, при чем площадь соприкосновения его I с основным телом может быть подобрана необходимых размеров, а не определяется только величиной усадки.

Между основным телом и закрепленной частью можно ввести какие-либо эластичные прокладки, служащие для уменьшения напряжения в фарфоре при его расширении или нагрузке. В качестве этих прикладок можно употребить какое-либо волокнистое вещество, например, паклю, которым заполняют зазоры между частями изолятора и пропитывают затем тем или иным связывающим веществом, например, цементом.

Предмет патента.

1. Способ закрепления подвижных частей внутри расширяющихся внутрь полостей фарфоровых изоляторов, в кото-, рых внутри полости изолятора заложена

I внутренняя часть таких размеров по отношению к выходному отверстию полости, чтобы удаление этой внутренней части было невозможно без разрушения тела фарфорового иэделия, отличающийся тем, что основное фарфоровое тело изготовляют из двух частей, разделяющих между собою внутренюю полость изолятора так, чтобы вводимая в эту полость внутренняя часть могла иметь больший диаметр, чем выходное отверстие полости, каковые части тела изолятора, после закладывания внутренней части, спекают при обжигании.

2. При осуществлении способа, по п. 1 применение эластичных прокладок, вводимых между основным телом и внутренней частью.

3. Прием осуществления способа по и. 2, состоящий в том, что, после обжига, зазор между основнь м телом и внутренней частью сначала заполняют волокнистым веществом, а затем последнее пропитывают каким-нибудь связывающим вешеством, например, цементом.
