Реферат

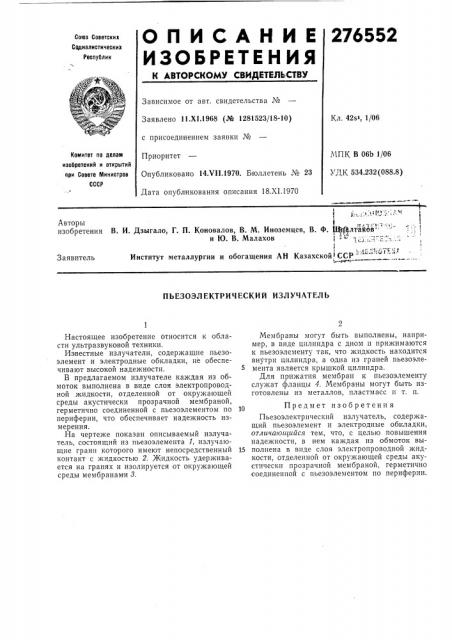

О П И С А Н И Е 276552

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Сддиалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 11.Х1.1968 (№ 1281523/18-10) Кл. 42ьт, 1/06 с присоединением заявки №

Приоритет

МПК В 06Ь 1/06

УДК 534.232(088.8) йомитет по делам изобретений и открытий при Совете Министров

СССР

Опубликовано 14Х11,1970. Бюллетень № 23

Дата опубликования описания 18.XI.1970

1 > >4%, ..; Ъг

Авторы изобретения В. И. Дзыгало, Г. П. Коновалов, В. М. Иноземцев, В. Ф. Цфлтайов- и 10. В. Малахов

Институт металлургии и обогащения АН Казахской1ССР

Заявитель

ПЬЕЗОЭЛЕКТРИЧЕСКИЙ ИЗЛУЧАТЕЛЬ

Настоящее изобретение относится к области ультразвуковой техники.

Известные излучатели, содержащие пьезоэлемент и электродные обкладки, не обеспечивают высокой надежности.

В предлагаемом излучателе каждая из обмоток выполнена в виде слоя электропроводной жидкости, отделенной от окружающей среды акустически прозрачной мембраной, герметично соединенной с пьезоэлементом по периферии, что обеспечивает надежность измерения.

На чертеже показан описываемый излучатель, состоящий из пьезоэлемента 1, излучающие грани которого имеют непосредственный контакт с жидкостью 2. Ж идкость удерживается на гранях и изолируется от окружающей среды мембранами 8.

Мембраны могут быть выполнены, например, в виде цилиндра с дном и прижимаются к пьезоэлементу так, что жидкость находится вн три цилиндра, а одна из граней пьезоэле5 мента является крышкой цилиндра.

Для прижатия мембран к пьезоэлементу служат фланцы 4. Мембраны могут быть изготовлены нз металлов, пластмасс и т. п.

Предмет изобретения

Пьезоэлектрический излучатель, содержащий пьезоэлемент и электродные обкладки, отличающийся тем, что, с целью повышения надежности, в нем каждая из обмоток вы15 полнена в виде слоя электропроводной жидкости, отделенной от окружающей среды акустически прозрачной мембраной, герметично соединенной с пьезоэлементом по периферии.

276552

2 1

Редактор С. И. Хейфиц

Заказ 3031/6 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, 7К-35, Раушская-наб., д. 4/5

Типография, пр. Сапунова, 2

Составитель Догаева

Текред A. А. Камышникова

Корректоры: А. Абрамова и E. Ласточкина
