Реферат



Сова Советских

Социалистических

ЕесптОлик

276646

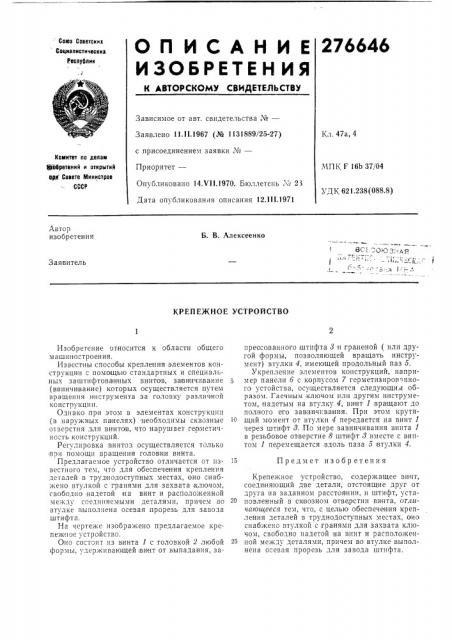

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №вЂ”

Заявлено 11.11.1967 (№ 1131889/25-27) с присоединением заявки №

Приоритет—

Опубликовано 14.Ъ Н.1970. Бюллетень . м 23

Дата опубликования описания 12.111.1971

Кл. 47а, 4

Комитет по делам

Еробретеиий и открытий орК Совете тлинистров

СССР

МПК F 16b 37j04

УДК 621.238(088.8) Автор изобретения

Б. В. Алексеенко

Заявитель

КРЕПЕЖНОЕ УСТРОЙСТВО

Изобретение относится к области общего машиностроения.

Известны, способы крепления элементов конструкции с помощью стандартных и специальных заштифтова н ных винтов, за винчивание (ввинчивание) которых осуществляется путем вращения инструмента за головку различной конструкции.

Однако,при этом в элементах конструкции (B наружных паганелях) необходимы сквозные отзерстия для винтов, что нарушает герметичНо=. ь конструкций.

Регулировка винтоз осуществляется только при помощи вращения головки винта.

Предлагаемое устройство отличается от известного тем, что для обеспечения крепления деталей в труднодоступных местах, оно снабжено втулкой с гранями для захвата ключом, свободно надетой isa винт и расположенной между соединяемыми деталями, причем BO втулке выполчена осевая .прорезь для завода штифта.

На чертеже изображено ппедлагаемое крепежное устройство.

Оно состоит из винта 1 с головкой 2 любой формы, удсрживающей винт от выпадания, запрессованного штифта 8 и граненой (или другой формы, позволяющей вращать инструмент) втулки 4, имеющей продольный паз 5.

Укрепление элементов конструкций, например панели 6 с корпусом 7 герметизиров нного устойства, осуществляется следующи.а образом. Гаечным ключом или другим инструметом, надетым на втулку 4, винт 1 вра|щают до полного его завинчива ния. При этом крутящий момент от втулки 4 передается на винт 1 через штифт 8. По мере завинчивания винта 1 в резьбовое отверстие 8 штифт 8 вместе с винтом 1 перемещается вдоль паза 5 втулки 4.

Предмет изобр етения

Крепежное устройство, содержащее винт, соеди няющий две детали, отстоящие друг от друга на заданном расстоянии, и штифт, установленный в сивозном отверстии винта, отличаюитееся тем, что, с целью обеспечения крепления деталей в труднодоступных местах, оно снабжено втулкой с гранями для захвата ключом, свободно надетой на винт и расположен25 ной между деталями, причем во втулке выполнена осевая прорезь для завода штифта.

276646 г и

П
